POZNÁMKA: Pri objednávaní uveďte farbu krytu snímača: šedá, biela, hnedá alebo čierna.

ALFA smartLEDs - LED diódy

Schodiskový senzor vzdialenosti a pohybu 100 cm 12 V

Digitálny aktívny reflexný optický snímač s úzkym detekčným uhlom a nastaviteľným dosahom, ktorý má 2 pracovné režimy: vzdialenosť a pohyb.

Určenie: senzor navrhnutý špeciálne na detekciu objektov alebo pohybu na schodoch, chodbách, priechodoch so šírkou do 130 cm v spolupráci s ovládačmi osvetlenia LED smartLEDs a inými zariadeniami riadenými výstupom typu OC (Open Collector).

Vysoko kvalitný digitálny optický snímač. Mikroprocesorové špeciálne spracovanie signálu a 2 dostupné pracovné režimy (vzdialenosť a pohyb) zaručujú správnu prevádzku snímača v rôznych podmienkach (otvorené schody, zatvorené schody).

Jedinečný na trhu!

Výrobca: Apacheta Smart Systems, Poľsko

Dôležité!

Prečo sú senzory ALFA vhodnejšie na detekciu pohybu na schodoch ako iné pohybové senzorové systémy na trhu?

Sú to buď senzory typu PIR so širokým uhlom detekcie a neurčitým dosahom, ktoré "chytia" osoby prechádzajúce popri schodoch alebo lacné optické senzorové senzoly z dovozu (rozpoznáte ich podľa žltej farby), ktoré nemajú parametre, príliš malý dosah, vysokú citlivosť na odrazy a oslnenie, napr. od bielej steny oproti, s predĺženým tvarom, ktorý sťažuje inštaláciu, s obtiažnym prístupom k regulácii (za snímačom), nekompatibilné s ovládačmi schodov (iné napájacie napätie), čo niektorí riešia vývojom ďalších amatérskych adaptérov, napríklad v zmršťovacích tričkách, navyše s vysokou poruchovosťou.

Snímače smartLEDs ALFA (tiež DELTA) sme vyvinuli ako odpoveď na medzeru na trhu v tejto oblasti. Sú 100% vyrábané v Poľsku. Profesionálnosť výkonu (profesionálna tlač plošných spojov, montáž SMT a THT v bezolovnatej technológii, komponenty od popredných výrobcov elektronických súčiastok) a Vysoká kvalita spracovania signáluSenzor má nastaviteľný dosah až 100 cm, vhodný pre väčšinu schodov. (Pre širšie schody odporúčame dvojité senzory DELTA smartLEDs s dosahom až 200 cm).

Sú to jediné nám známe senzory, ktoré sú skutočne vhodné na detekciu pohybu na schodoch, ktoré sa vynikajúco osvedčujú aj v náročných podmienkach, bez ohľadu na to, či sú schody (prechody) otvorené alebo zatvorené, s bielou stenou oproti.

Vlastnosti snímača ALFA

• Na rozdiel od PIR senzorov má optický senzor ALFA Úzky uhol detekcie a Nastaviteľný rozsah a nevidí osoby mimo nastaveného rozsahu (napr. vedľa schodov).
• Jednodielny snímač, môže byť použitý aj pre otvorené schody alebo zabudované len na jednej strane.
• K dispozícii 2 prevádzkové režimy, ktoré umožňujú správnu prevádzku bez ohľadu na typ a konštrukciu schodov:

1. Režim snímača  Vzdialenosti (základný režim, ideálny pre otvorené schodiská) - detekcia objektu je založená na detekcii svetla odrazeného od objektu

2. Režim snímača pohybu (dodatočný režim, používaný napr. v prípade uzavretých schodov s bielou stenou oproti, odrážajúcou svetlo) - detekcia pohybu objektu nastáva v dôsledku detekcie zmeny signálu odrazeného od objektu

• Mikroprocesorové prispôsobenie sa okolitým podmienkam, eliminácia rušenia, takže snímač môže pracovať v drsných podmienkach
• Nízka citlivosť na viditeľné svetlo Infračervené žiarenie z okolia a infračervený lúč z iných zdrojov
• Ticho., neobsahuje hlučné relé

Technické údaje

• Rozsah: nastaviteľný ako 10 cm; od 30 cm do 100 cm
• Uhol detekcie: 15°
• Napájacie napätie: 8-24VDC (typicky 12 V)
• Výstup: NPN OC (aktívny stav nízky), max. 30 V 250mA

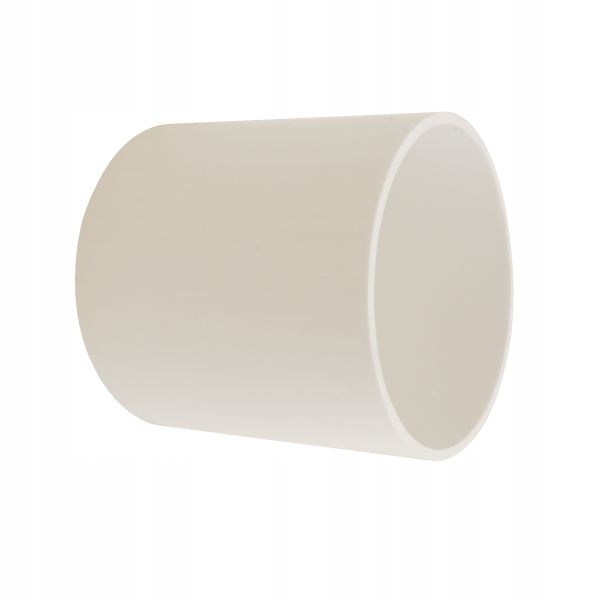

• Rozmery: priemer krytu 40 mm, dĺžka 25 mm
• Spotreba energie: 0,12 W (pre 12 V napájanie)
• Spotreba prúdu: 10mA
• Prevádzková teplota: -10 °C - +45 °C
• Stupeň ochrany: IP20
• Trieda ochrany: III
• Typ práce: nepretržitý, vnútri pom.

Pohodlný prístup k potenciometru a LED diódy

Na prednej strane snímača, pod odnímateľným krytom

• Nastavenie rozsahu - viacotáčkový potenciometer
• Indikácia nastavenia dosahu: červená LED
• Signalizácia detekcie objektu: zelená LED
• Zmena režimu: Multi-otáčkový potenciometer a červená LED

Spôsob nastavenia snímača je podrobne popísaný v návode na obsluhu.

Montáž snímačov

• Montáž do schodového stĺpika v otvore s priemerom 35 mm.

POZNÁMKA: Odporúča sa inštalácia snímačov vo výške 80 cm

Jednoduchá elektrická inštalácia

Vývody sú umiestnené na svorkovnici v zadnej časti snímača:

• +12 V – napájacie napätie
• GND – uzemnenie napájania 0 V
• OUT – digitálny výstup typu OC (NPN)

Pozor!

Pri objednávaní nezabudnite uviesť farbu snímača

• BIAŁY
• SZARY
• Hnedá
• čierna
