Dotykový spínač B-LINE jednoduchý

Jednoduchý dotykový spínač Séria B-Line

Séria Prestige

Ku každému vypínaču pridávame LED adaptér zadarmo!

Popis

Efektívny jednoobvodový dotykový spínač s LED podsvietením so skleneným panelom.

Spínač je namontovaný v štandardnej skrinke s priemerom 60 mm. Do každého vypínača pridávame LED ADAPTER ZADARMO! (používa sa, keď dochádza k žiareniu diód v žiarovkách, príliš malé zaťaženie obvodu a nemôžete zapnúť žiarivku alebo keď vypínač automaticky zapne žiaravku)

Technické údaje

• Napätie: 110-240 V AC
• Frekvencia: 50/60 Hz
• Tolerancia poklesu / nárastu výkonu: -15% - +10%
• Maximálny výkon: 3-100 W / tlačidlo
• Relatívna vlhkosť: 10%-93% (bez kondenzácie)
• Spotreba energie: 0,02 W
• Pevnosť: 100 000 cyklov
• Materiál: Sklenený panel / plast
• Počet tlačidiel: 1
• Trieda tesnosti: IP45
• Energetická trieda: A A+++

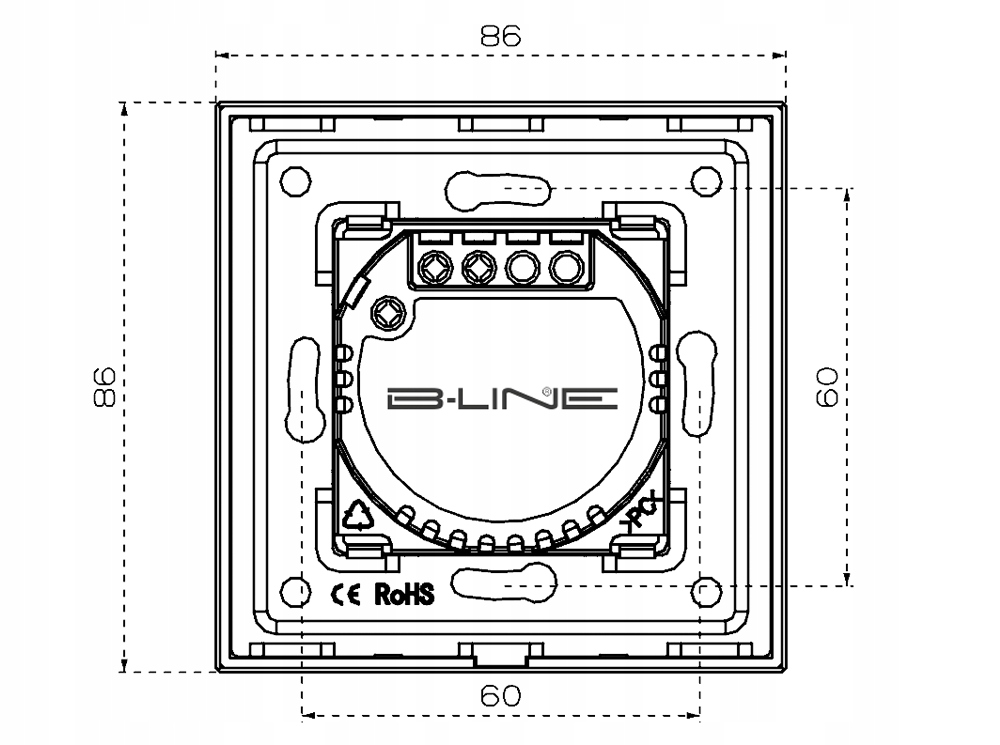

• Rozmery: 86 × 86 × 35
• Čistá hmotnosť: 124 g
• Certifikáty: CE ROHS EMC certifikácia

W ZESTAWIE

• Dotykový spínač
• Adaptér pre LED
• Skrutky a montážne prvky
• Návod na obsluhu v poľštine

Adaptér pre LED

Ak je jeden obvod, pridajte jeden LED adaptér. Analogicky pre viac obvodov.

LED ADAPTER eliminuje žhavenie diód, samočinné zapínanie svetla atď. LED Adaptér je možné pripojiť k spínaču pomocou kábla.

V prípade dvoch, troch alebo viacerých obvodov sa pripojíme analógovo.

Spínač určený pre elektrické krabice s priemerom 60 mm

Montážna krabica je náhľadová fotografia a nie je súčasťou predávanej súpravy.

Inštalácia spínača

1. Odstráňte sklenený panel pomocou plochého skrutkovača (ak je vypínač so skleneným panelom)

2. Priskrutkujte kovový rám k elektrickej skrinke pomocou priložených skrutiek.

POZNÁMKA: Nápisy CE ROHS musia byť orientované smerom k stene.

3. Pripojte káble podľa schémy

4. Zatlačte vypínač na kovový rám z každej zo štyroch strán, kým nezaznie cvaknutie.

5.Vložte sklenený panel na vypínač a stlačte ho, kým nezaznie cvaknutie

UWAGA. Ak ste testovali vypínač bez skleneného panelu, odpojte ho od napájania na približne 10 minút a potom nasaďte sklenený panel a potom pripojte napájanie.

Dotknite sa dotykového snímača, svetlo sa rozsvieti. Podsvietenie snímacej farby silne modré

Znova sa dotknite snímača, svetlo sa vypne. Podsvietenie snímacej farby tmavo modrá

Veľmi jednoduchá montáž modulov.

Montáž vo zvislej a vodorovnej polohe.

Možnosť použitia vo vlhkých priestoroch. Stupeň ochrany IP45

Vysoko kvalitný dotykový senzor.

Špičková kvalita ohňovzdorného plastového puzdra PC.

Ak je poškodený zdroj svetla, vypínač automaticky prejde do režimu spánku.
