SÚMRAKOVÝ SENZOR S EXTERNOU SONDOU

IP 65, MAX 2300 W, 2-100LUX

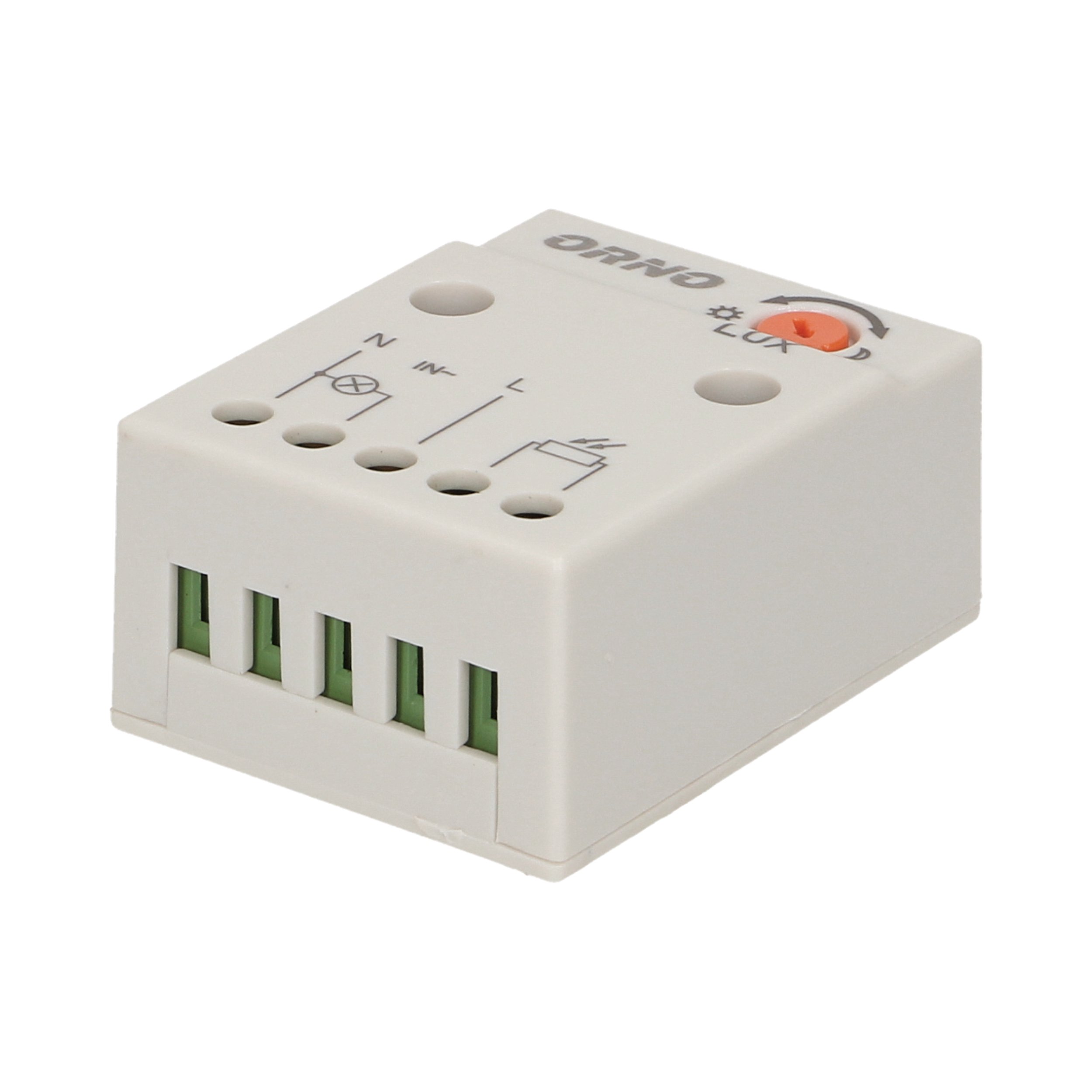

ORNO OR-CR-233

CHARAKTERYSTYKA:

Zariadenie slúži na automatické ovládanie osvetlenia alebo iných elektrických spotrebičov pri súčasnej úspore elektrickej energie. Jeho úlohou je zapnutie a vypnutie elektrického obvodu, ak intenzita osvetlenie klesne pod určitú úroveň. Malý, ľahko montovaný snímač citlivý na svetlo štandardne vybavený cca 1 m kruhový kábel 2 × 0,5 mm2 s možnosťou predĺženia.

• Typ snímača: súmrak
• Napájacie napätie: 230 V~, 50 Hz
• Max. zaťaženie: 2300 W
• Stupeň ochrany IP: Ochranný stupeň IP20 / IP65
• Farba: BIAŁY
• Nastavenie intenzity svetla LUX: Áno
• Rozsah regulácie intenzity svetla LUX: <2–100lux
• Montáž: povrchová aplikácia
• Rozmery snímača (Š/V/H [mm]): 48 / 63,4 / 29,3
• Rozmery montážneho otvoru ([mm]): Ø9,6

Inštalácia:

1: Odpojte napájací obvod.

2: Skontrolujte beznapäťový stav na napájacích kábloch pomocou príslušného prístroja.

3: Upevnite snímač vertikálne (smerom nadol) na požadovanom mieste pomocou 2 skrutiek.

4: Vonkajšiu sondu upevnite na miesto, ktoré nie je osvetlené priloženým (alebo iným) zdrojom svetla. Pripojovací kábel sondy by nemal byť vedený v blízkosti paralelného vodiča, ktorý je pod napätím alebo vedie veľké prúdy.

5: Pripojte napájanie podľa schémy zapojenia.

6: Pomocou ovládacieho prvku LUX nastavte akčný prah.

Súprava obsahuje:

• Snímač ORNO OR-CR-233
• Originálny obal
• Záručný list
