KPR 10 × 260 KPR-FAST-10260K - 25

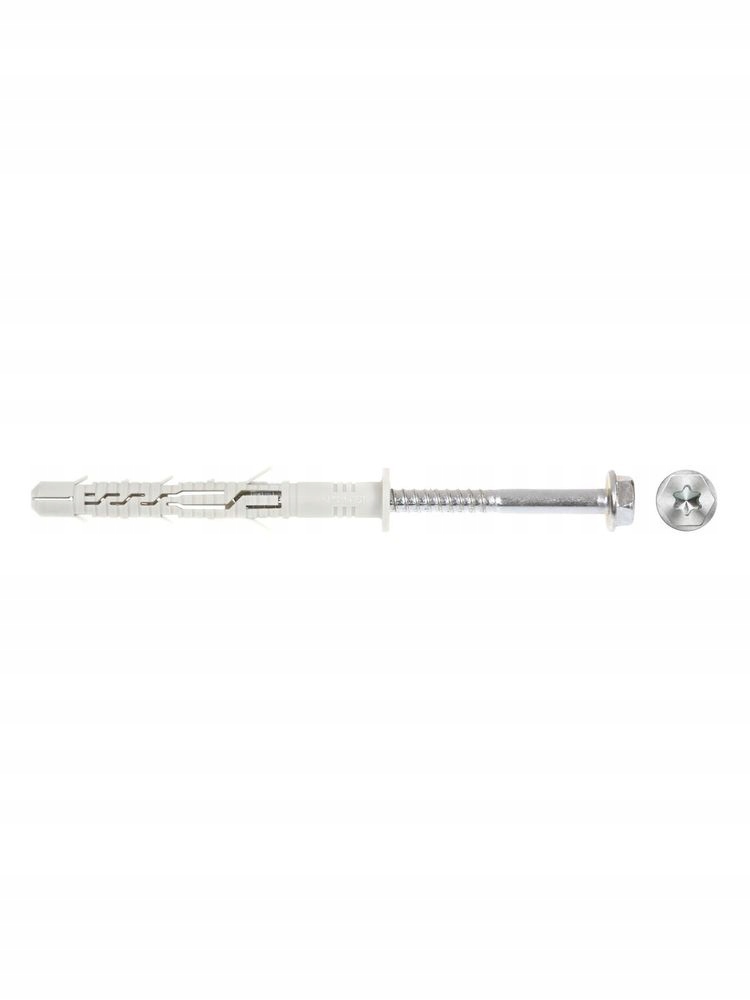

Rozperný rámový kolík so šesťhrannou hlavou a zásuvkou TX

Plastový rámový kolík s podložkou a skrutkou so šesťhrannou hlavou na montáž cez upevňovací prvok pre všetky triedy podkladov

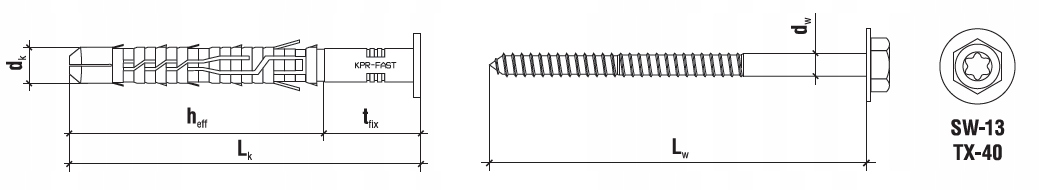

PARAMETRY :

• Rozmery trička : 10 × 260 mm.
• Rozmery skrutky : 7 × 265 mm
• Typ hlavy: HEX/TX
• Typ zásuvky : TX-40
• Priemer hlavy : 18 mm.
• Výška hlavy : 7,1 mm
• Veľkosť kľúča : SW13
• Materiál: Nylon

Tu je niekoľko príkladov.

• Montáž konzol v systémoch ľahkých vetraných fasád
• Montáž ľahkých oceľových konštrukcií
• Montáž obchodných priestorov
• Zo sklenených priečok alebo zasklených plôch
• Montáž okenných a dverných stolárskych výrobkov
• Garážové brány
• Montáž zábradlí a zábradlia vo vnútri budov
• upevnenie prvkov stavebných inštalácií (klimatizácie, termálne kúpele, hydrofory, vodné filtre, radiátory, atď.)
• Upevnenie stredných a malých skladových regálov, nábytku a interiérových zariadení
• Montáž markíz, okenných roliet, okeníc, zastrešení vnútri budov

Vlastnosti:

• Zaoblený profil závitu zvyšuje pevnosť rozkladu kolíka, pretože závit nerozrezáva odliatok
• Zmenšenie priemeru skrutky na polovicu dĺžky urýchľuje presné zavedenie skrutky a uľahčuje roztiahnutie tesnenia
• Špeciálne plastové výstupky zafixujú T-kus v otvore a zabraňujú jeho otáčaniu počas montáže
• Rozstup v 4 smeroch zvyšuje prítlačnú plochu a nosnosť kotvenia
• Zvýšená pevnosť v šmyku a ohybe vďaka zvýšenému priemeru skrutky na hlave
• Galvanické zinkovanie – optimálna ochrana proti korózii pre interiérové aplikácie
• Predná zóna rozpínania zvyšuje nosnosť upevnenia
• Široký golier odbočky izoluje skrutku od upevňovacieho materiálu, takže skrutka nie je vystavená kontaktnej korózii
• Šesťhranná hlava s podložkou a otvorom TX zvyšuje plochu a prítlačnú silu a umožňuje použitie momentového kľúča
• Požiarna odolnosť R90 (Nr = 0,8 kN) umožňuje použitie v podmienkach, kde sa vyžaduje požiarna nosnosť

Požiarna odolnosť

Na základe Technickej správy EOTA TR 020 "Posudzovanie kotvenia v betóne z hľadiska požiarnej odolnosti" možno predpokladať, že požiarna odolnosť upevnenia fasádnych systémov s použitím spojok KPR-FAST-10 nie je nižšia ako 90 minút ( R90 ) za predpokladu, že prípustné šmykové zaťaženie nie je väčšie ako 0,8 kN na jeden spoj.
