Rámové výstužné kolíky KPR-FAST 10 × 230mm

Rámové výstužné kolíky KPR-FAST 10 × 230 mm

25 SZTUK

KPR-FAST-10230K

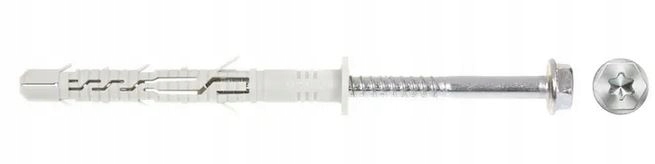

Plastový rámový kolík s podložkou a skrutkou so šesťhrannou hlavou na montáž cez upevňovací prvok pre všetky triedy podkladov

Použitie:

Montáž konzol v systémoch ľahkých vetraných fasád, montáž ľahkej vnútornej oceľovej konštrukcie, montáže vitrín, sklenených priečok alebo zasklenia, montáži okenného a dverného stolárstva, garážových brán, montází zábradlí a zábradlia vnútri budov, upevňovanie prvkov stavebných inštalácií (klimatizácie, kúpele, hydrofory, vodné filtre, ohrievače, atď.), upevnenie stredných a malých regálov Montáž markíz, žalúzií, rolet, zastrešení vnútri budov, montáž nábytku a interiérových zariadení

Základné parametre produktu

• Parameter: Hodnota
• Priemer [mm]: 10
• Materiál: Polyamid / oceľ
• Rozmery telesa Lk x dk [mm]: 10 × 230
• Priemer telesa dk [mm]: 10
• Priemer príruby telesa Dk [mm]: 18
• Dĺžka telesa Lk [mm]: 230
• Materiál tela: Polyamid
• Rozmery skrutky / dĺžka x šírka [mm]: 7 × 235
• Priemer skrutky / drážky dw [mm]: 7
• Dĺžka skrutky / skrutka / trn Lw [mm]: 235
• Materiál skrutky / skrutky/tŕň/klinček: oceľ
• Hrúbka ochranného náteru [µm]: 5
• Typ hlavy skrutky / skrutky/tŕňa: HEX/TX
• Typ skrutkovača / skrutky / trna: TX-40
• Priemer hlavy skrutky / skrutky/tŕňa Dw [mm]: 18
• Výška hlavy skrutky / skrutky/tŕňa k [mm]: 7,1
• Veľkosť kľúča: SW13

Vlastnosti a výhody

• Výhoda 1: Zaoblený profil závitu zvyšuje pevnosť rozkladu kolíka, pretože závit nerozrezáva odliatok
• Výhoda 2: Zmenšenie priemeru skrutky na polovicu dĺžky uľahčuje a urýchľuje presné zavedenie skrutky a rozpätie objímky
• Výhoda 3: Špeciálne plastové výstupky zafixujú T-kus v otvore a zabraňujú jeho otáčaniu počas montáže
• Výhoda 4: Rozstup v 4 smeroch zvyšuje prítlačnú plochu a nosnosť kotvenia
• Výhoda 5: Zvýšená pevnosť v šmyku a ohybe vďaka zväčšenému priemeru skrutky na hlave
• Výhoda 6: Galvanické zinkovanie – optimálna ochrana proti korózii pre interiérové aplikácie
• Výhoda 7: Predná zóna rozpínania zvyšuje nosnosť upevnenia
• Výhoda 8: Široký golier odbočky izoluje skrutku od upevňovacieho materiálu, takže skrutka nie je vystavená kontaktnej korózii
• Výhoda 9: Šesťhranná hlava s podložkou a otvorom TX zvyšuje plochu a prítlačnú silu a umožňuje použitie momentového kľúča
• Výhoda 10: Požiarna odolnosť R90 (Nr = 0,8 kN) umožňuje použitie v podmienkach, kde sa vyžaduje požiarna nosnosť

Parametre montáže

• Parameter: Hodnota
• Podklad: Podklady podľa ETAG020
• Podklady podľa ETAG020: A - obyčajný betón, B - keramická/silikátová plná tehla, C - perforované (otvorové) tehly, D - pórobetón (AAC) / prvky na ľahkom kamenive (LAC)
• Priemer otvoru/vrtu do [mm]: 10
• Hĺbka montážneho otvoru ho [mm]: 80
• Priemer otvoru v upevňovacom prvku df [mm]: 12
• Max. hrúbka upevňovacieho prvku tfix max [mm]: 160
• Povlak: Galvanické zinkovanie

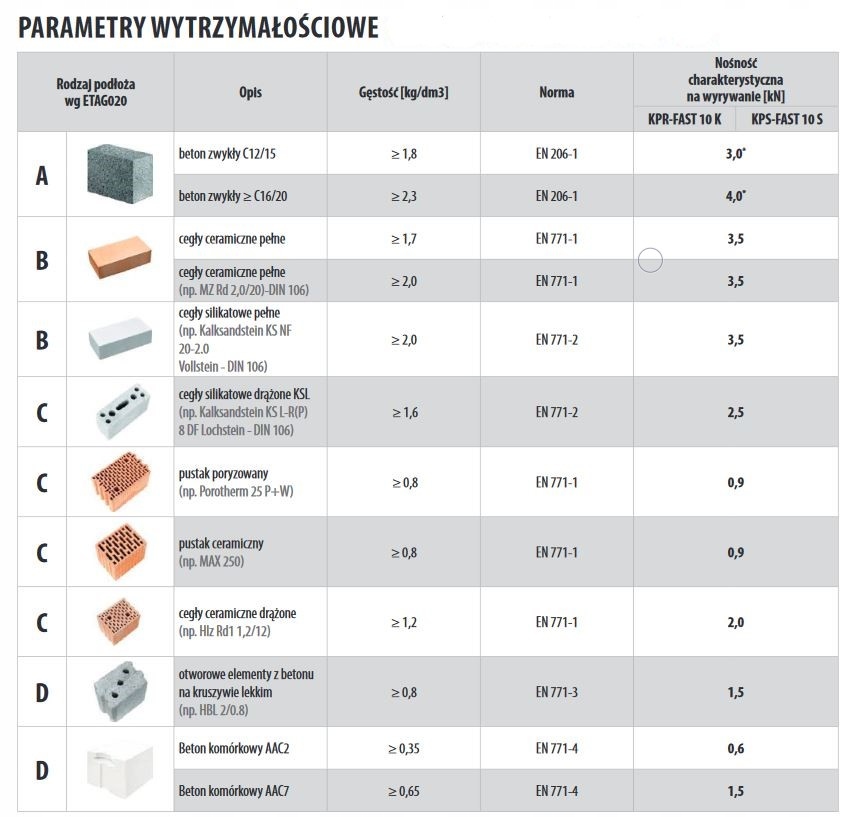

Technické / montážne parametre ostatné

• Parameter: Hodnota
• Nosnosť charakt. - vytrhávanie BETON C12/15: 3
• Min. hrúbka podkladu - betón hmin [mm]: 100
• Nosnosť charakt. - vytrhávanie BETON C16/20: 4
• Nosnosť charakt. - vytrhávanie BETON C50/60: 4
• Min. osová vzdialenosť (medzi spojkami) - betón Smin [mm]: 60
• Nosnosť charakt. - vytrhávanie TEHLY KERAMICKE PELNÉ: 3,5
• Min. hrúbka podkladu - tehla hmin [mm]: 120
• Min. vzdialenosť od okraja - tehla cmin [mm]: 100
• Min. osová vzdialenosť (medzi spínačmi) - tehla Smin [mm]: 100
• Nosnosť charakt. - vytrhávanie PUSTAK SILICATOWY: 2,5
• Min. hrúbka podkladu - keramická dlažba hmin [mm]: 180
• Min. vzdialenosť od hrany - keramická dutina cmin [mm]: 100
• Min. axiálna vzdialenosť (medzi spínačmi) - keramická dutina Smin [mm]: 100
• Min. hrúbka podkladu - pórobetón hmin [mm]: 100
• Min. vzdialenosť od okraja - pórobetón - cmin [mm]: 100
• Min. osová vzdialenosť (medzi spínačmi) - pórobetón Smin [mm]: 100
• Nosnosť charakt. - vytrhávanie SILIKÁTOVÁ TEHLA CELÁ: 3,5
• Nosnosť charakt. - vytrhávanie PUSTAK KERAMICKÝ: 0,9
• Nosnosť charakt. - vytrhávanie LAC: 1,5
• Nosnosť charakt. - vytrhávanie AAC2: 0,6
• Nosnosť charakt.- vytrhávanie AAC7: 1,5

Cena kúpiť teraz je za 25 ks kolíkov

Kolík balený v originálnom balení
