Káblový zabezpečovací systém Satel Perfecta 16 so 4 detektormi Bosch

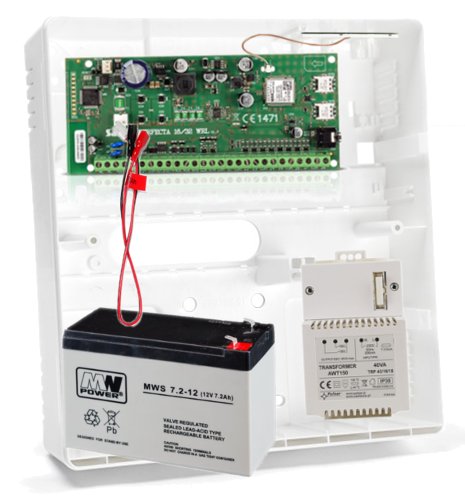

V balení:

• ústredňa Satel Perfecta 16 - 1 ks;
• anténa Satel ANT-GSM-I – 1 ks;
• plastová skriňa na povrchovú montáž Satel OPU-4 P – 1 ks;
• transformátor Pulsar AWT150 40VA/16 V/18 V – 1 ks;
• príslušenstvo pre ústrednu (kábel k batérii, montážne kolíky, odpory);
• káblová klávesnica Satel PRF-LCD - 1 ks;
• káblový, vnútorný detektor pohybu Bosch Gen2 ISC-BPR2-W12 – 4 ks;
• káblový externý optoakustický signalizátor Yotogi TI700 – 1 ks;
• bezúdržbový akumulátor 12 V 7Ah – 1 ks

Konfigurácia ústredne môže byť vykonaná 3 spôsobmi: pomocou programu Perfecta Soft (z počítača pripojeného káblom RS-232 (TTL) - vyžaduje sa kábel Satel USB-RS alebo DB9FC/RJ-KPL - nie je súčasťou dodávky), diaľkovo (GPRS) a z úrovne klávesnice (pri použití sekvencií klávesov v servisnom menu).

Detektor sa predáva bez držiaka, ktorý je možné zakúpiť samostatne. K dispozícii sú: univerzálny držiak (nástenný), špeciálny držák B335 (nástěnný), dedikovaný držiek B338 (stropný).

Návod na obsluhu a montáž na stiahnutie v sekcii "dodatkové informácie" v dolnej časti stránky.

Káblový systém PERFECTA Ústredňa je určená na zabezpečenie malých a stredných objektov, ako sú byty, rodinné domy, segmenty v radových domoch, kancelárie, malé firmy atď. Ústredka okrem základných, tradičných spôsobov ovládania systému ponúka aj modernejšie - pomocou funkčnej a intuitívnej aplikácie pre mobilné zariadenia PERFECTA CONTROL (Android a iOS) a diaľkové ovládače pracujúce v pásme 433 MHz (po pripojení modulu INT-RX-S - nie je súčasťou balenia).

Vstavaný Modul GSM/GPRS Umožňuje okrem iného spoluprácu s mobilnou aplikáciou, s podporou PUSH správy, ovládanie / upozornenie prostredníctvom SMS. Ústredňa umožňuje rozdelenie objektu na 2 zóny, s výberom z 3 pohotovostných režimov Každý vstup môže byť priradený k jednej alebo obom sledovaným zónam.

Ústredňa zabezpečenia Satel Perfecta 16 - okrem základných, tradičných spôsobov ovládania systému – ponúka aj modernejšie: pomocou funkčnej a intuitívnej aplikácie pre mobilné zariadenia PERFECTA CONTROL (Android a iOS) a diaľkové ovládače pracujúce v pásme 433 MHz (po pripojení modulu INT-RX-S - nie je súčasťou balenia). Vstavaný Modul GSM/GPRS Umožňuje:

• spoluprácu s aplikáciou PERFECTA CONTROL, s podporou správ PUSH,
• vzdialenú konfiguráciu pomocou programu PERFECTA Soft,
• monitorovanie udalostí (napr. do monitorovacej stanice bezpečnostnej agentúry),
• Hlasové oznámenia
• Ovládanie SMS a audio overenie (počúvanie zvukov z chráneného objektu).

Ústredie prevádzkuje 2 nano-SIM karty (nie sú súčasťou balenia), čo zaisťuje kontinuitu komunikácie - ak sa vyskytnú problémy s pokrytím prvého operátora, automaticky sa vyberie druhá karta.

Elektronická doska ústredne je vybavená 8 vstupov a 4 káblové výstupy. Ich počet je možné zvýšiť (až do 16 vstupov a 12 výstupov) pripojením rozširujúcich modulov: Expandéry vstupov INT-E a výstupov INTE-O alebo INTE ORS. To umožňuje rozšíriť systém o ďalšie senzory, signalizátory a dokonca aj o akčné členy (na ovládanie garážových brán, roliet, záhradných zavlažovačov).

Ústredňa umožňuje rozdelenie objektu na 2 zóny, s výberom z 3 režimov pohotovosti (deň, noc, plný). Každý vstup môže byť priradený k jednej alebo obom sledovaným oblastiam.

Vlastnosti produktu (Perfecta 16):

• od 8 do 16 programovateľné drôtové vstupy: výber konfigurácie: NO, NC, EOL, 2EOL/NO,2EOL/NC; možnosť prevádzky detektorov vibrácií a vibracií
• 4 až 12 programovateľných káblových výstupov
• 2 napájacie výstupy na základnej doske
• Vstavané moduly: GSM/GPRS s 2 SIM slotmi (SMS, monitorovanie do stanice, mobilná aplikácia, PUSH notifikácie); hlasový (prehrávanie hlasových správ pre telefonické upozornenie); akustická verifikácia alarmu (počúvanie zvukov)
• 2-zónové rozdelenie: 3 režimy dohľadu v každej zóne; možnosť priradenia vstupu do dvoch zón; ovládanie užívateľom alebo pomocou časovačov
• komunikačná zbernica pre pripojenie klávesníc (PRF-LCD), rozširujúcich modulov (INT-E, INT-O, INTE-ORS) a expandéra pre obsluhu diaľkových ovládačov 433 MHz (INT - RX-S)
• ovládanie systému pomocou: drôtových klávesníc PRF-LCD (až 4), mobilnej aplikácie PERFECTA CONTROL a diaľkových ovládačov pracujúcich v pásme 433 MHz (do 15) – vyžaduje spoluprácu s modulom INT-RX-S (PERFECTa 16 Firmware v1.02 alebo novší)
• Možnosť aktualizácie softvéru (firmware)
• Heslá: 15 užívateľských hesiel, 1 servisné heslo
• Úprava názvov (používateľov, zón, vstupov, výstupov a modulov) na uľahčenie ovládania a dohľadu nad systémom
• Časovače: 8 časovačov s možnosťou nastavenia výnimiek
• pamäť 3584 udalostí
• Automatická diagnostika základných komponentov systému
• Vstavaný napájací zdroj: ochrana proti preťaženiu, ochrana pred úplným vybitím batérie, regulácia nabíjacieho prúdu batérie
• programovanie nastavení ústredne: lokálne (klávesnica, počítač s nainštalovaným programom PERFECTA Soft, pripojený k portu RS 232 (TTL) ústrednej jednotky) alebo diaľkovo (počítač s nainštalovaným programom Perfecta Soft, ktorý sa pripája k ústredni cez GPRS)

Technická špecifikácia (Perfecta 16):

• Programovateľné káblové vstupy: 8
• Maximálny počet programovateľných vstupov: 16 (rozšíriteľné pomocou vstupného expandéra)
• Programovateľné káblové výstupy: 4
• Maximálny počet programovateľných výstupov: 12 (rozšíriteľné pomocou výstupných expandérov)
• Počet napájacích výstupov: 2
• Dopravné zbernice: 1
• Manipulátory: do 4
• zóny: 2
• Telefónne čísla na oznamovanie: 8
• Hlasové správy: 16
• Celkový počet užívateľov: 15
• Počet časovačov: 8
• Pamäť udalostí: 3584
• Zaťažiteľnosť vysokoprúdových programovateľných výstupov: 1000 mA / 12 V DC
• Zaťažiteľnosť programovateľných výstupov nízkeho prúdu: 25 mA / 12 V DC
• Zaťažiteľnosť výstupu KPD: 500 mA / 12 V DC
• Zaťažiteľnosť výstupu AUX: 500 mA / 12 V DC
• Stupeň ochrany podľa EN 50131: Grade 2
• Trieda životného prostredia podľa EN 50130-5: II
• Prevádzková teplota: -10 °C …+55 °C
• Maximálna vlhkosť: 93% (±3%)
• Napájacie napätie: 18 V AC (±15%), 50-60 Hz
• Odporúčaný transformátor: 40 VA
• Prúdový odber: 150 mA (v pohotovostnom režime), 180 m A (max.)
• Odber prúdu z batérie: 100 mA (v pohotovostnom režime z batéria); 160 m A (max. z baterie)
• Výstupné napätie zdroja: 12 V DC (±15%)
• Rozsah výstupného napätia: 10,5 V…14 V DC
• Výstupný prúd napájacieho zdroja: 2 A
• Nabíjací prúd batérie: 500 mA
• Napätie hlásenia poruchy batérie: 11 V ±10%
• Vypínacie napätie batérie: 10,5 V ±10%
• Rozmery elektronickej dosky: 160 × 68 mm
• Hmotnosť: 105 g

Kryt na montáž na stenu Satel OPU-4 P Môže byť použitý v úžitkových priestoroch, na pohľad. Zabudovať do steny.Univerzálny charakter a rozmery krytu umožňujú montáž zabezpečovacích ústrední SATEL, ich rozširujúcich modulov, komunikačných modulov a mnohých ďalších zariadení.

Je vybavený Dvojitá ochrana proti sabotáži: proti otvoreniu veka a odtrhnutiu od steny. Má tiež priestor na inštaláciu sieťových transformátorov 40 alebo 60 VA a 12 V záložnej batérie s kapacitou 7 alebo 7,2 Ah. Neblokuje ani neznižuje rádiový signál, takže vnútri môžu byť umiestnené bezdrôtové zariadenia spolu s anténami.

Technická špecifikácia (OPU-4 P):

• Dvojitá sabotážna ochrana
• Možnosť inštalácie bezdrôtových zariadení s anténami vo vnútri skrine
• Miesto pre transformátor: 40 alebo 60 VA
• Možnosť inštalácie napájacieho zdroja APS-412 v mieste transformátora
• montáž na povrch
• Použitie: zabezpečovacie ústredne, rozširujúce moduly a komunikačné moduly GSM - výrobca SATEL; kontroléry vstupov ACCO so zdrojom napájania a bez neho; ústredňa kontroly prístupu ACCO-NT
• Rozmery: 266 × 286 × 100 mm

Dvojpásmová satelitná anténa ANT-GSM-I s konektorom IPX Pracuje na 2 frekvenčných pásmach: 900/1800 MHz. Je určený pre prácu s:

• Perfecta 16, PERFECTA 16-WRL, Perfecta 32,PerfeCCA 32-WRL, Versa Plus, INTEGRA 128-WRL,
• Alarmový modul MICRA.

Anténa môže byť umiestnená v plastových krytoch SATEL, so špeciálnym miestom určeným na inštaláciu tohto typu zariadenia, napr. OPU-4 P, OPU-3 P,OPU-2 B.

Bezúdržbová batéria 12 V 7Ah:

• Menovité napätie 12 V
• Menovitá kapacita 7Ah
• Rozmery: 151 × 65 × 94 mm (dĺžka/šírka/výška), celková výška: 100 mm
• Hmotnosť 2,0 kg

Transformátor Pulsar AWT150 Je určený na napájanie zariadení vyžadujúcich napätie AC: U1, U2 alebo U3.

Technická špecifikácia (AWT150):

• Napájacie napätie: 230 V AC / 50 Hz
• Výstupné napätie (U1/U2/U3): 16 V / 18 V
• Výkon: 40VA
• prúd odberaný pri menovitom zaťažení zo siete ~230 V: 0,20 A
• Menovitý výstupný prúd (I1/I2/I3): 2,2 A / 2.0 A
• Ochrana proti prepätiu a preťaženiu: poistka F v primárnom obvode transformátora (T 315 mA/250 V)
• Tepelná ochrana: 130 ° C (nevratné)
• Pripojovacie konektory: AWG 24-12, 2.5 mm2
• Stupeň ochrany: IP30
• Kryt: PC/ABC, UL94-V0
• Prevádzková teplota / tepelná trieda: -10 ° C... +40 °C / Ta 40B
• Relatívna vlhkosť: 90%
• Rozmery: 72 × 115 × 70 mm

Káblový manipulátor Satel PRF-LCD Slúži na každodennú prevádzku ústrední série PERFECTAKlávesnica okrem číselných klávesov obsahuje aj tlačidlá na rýchle zapnutie zvoleného režimu dohľadu (denný, nočný, plný) a vyvolanie voľby z menu. Klávenica je vybavená tlačidilom pre výber režimu a tlačidiel pre výberu režimu. 3 alarmy: vlámanie, požiar, pomoc.

Vlastnosti produktu (PRF-LCD):

• Spolupráca s ústredňami zo série PERFECTA
• Veľký, ľahko čitateľný LCD displej
• LED diódy na zobrazenie stavu zón a systému
• Rýchle zapnutie zvoleného pohotovostného režimu pomocou funkčných tlačidiel
• alarmy ÚTOK, POŽAR, POMOC volané z klávesnice
• Podsvietenie displeja a tlačidiel
• Zvuková signalizácia vybraných udalostí v systéme
• Signalizácia straty spojenia s ústrední

Technická špecifikácia (PRF-LCD):

• Prevádzková teplota: -10 °C...+55 °C
• Napájacie napätie: 12 V DC
• Prúdový odber: 30 mA (v pohotovostnom režime), 50 m A (max.)
• Rozmery puzdra: 139 × 124 × 22 mm
• Hmotnosť: 246 g

Káblový detektor pohybu PIR Bosch Gen2 ISC-BPR2-W12 Tieto šošovky majú vysokú hustotu (2 zón) v 77-vrstvovom usporiadaní a nastaviteľná šošovka oblasti priamo pod zariadením umožňuje konfiguráciu nastavenia pre lepšie zobrazenie v prípade, že je potrebné zachytiť viac ako 7 m. 3 ďalšie kontrolované zóny. Vylepšené parametre monitorovania zóny priamo pod strojom a oblasti monitorovania radov 12 m x 12 m umožnili dosiahnuť pokrytie na celom povrchu.

Ďalšou výhodou snímača je umiestnený v zadnej časti krytu poziomica Umožňuje presné nastavenie snímača. Spracovanie FSP (First Step Processing) Umožňuje takmer okamžitú reakciu na prítomnosť ľudí bez generovania falošných poplachov z iných zdrojov. Citlivosť závisí od analyzovaných parametrov signálu: amplitúda, polarizácia, sklon a čas. Eliminuje potrebu výberu úrovne citlivosti inštalatérom, čo prispieva k jednoduchej inštalácii a spoľahlivosti.

Optická komora a elektronika sú hermeticky uzavreté v čelnej doske s ochranným krytom, ktorý zabraňuje poškodeniu počas montáže. Vďaka tomu nie je činnosť detektora ovplyvnená ani cirkuláciou vzduchu a hmyzom. Detektor sám prispôsobuje svoju citlivosť, vďaka čomu dokáže identifikovať narušiteľov pri prakticky akejkoľvek teplote.

Detektor nemá možnosť odolnosti voči domácim zvieratám.

Vlastnosti produktu (Gen2 ISC-BPR2-W12):

• Dynamická teplotná kompenzácia - vynikajúci výkon detekcie v akýchkoľvek podmienkach
• Dosah na celú plochu 12 × 12 m
• Uhol pohľadu: 85 stupňov
• Nastavenie citlivosti
• Analýza prvého kroku (FSP)
• Testovacie funkcie
• Odolnosť voči rušeniu RFI
• Možnosť zmeny montážnej výšky bez potreby dodatočného nastavovania - skrátenie času inštalácie a zníženie počtu falošných poplachov
• Samosvorné puzdro a integrovaná bublina - skrátený čas montáže
• Spracovanie signálu

Technická špecifikácia (Gen2 ISC-BPR2-W12):

• Typ optiky: Fresnel
• Odporúčaná montážna výška: 2.2 - 2,75 m
• Trieda ochrany: Grade 2
• Prevádzková teplota: -30 ° C... +55 ° C
• Napájanie: 9~15 V DC
• Max. odber prúdu: 18 mA
• Rozmery: 105 × 61 × 44 mm

Externý káblový signalizátor Yotogi TI700 Vybavené piezoelektrickým snímačom vydávajúcim zvuk s maximálnou intenzitou 120 dB. Optická signalizácia sa realizuje pomocou LED diódy. Zariadenie je vybavené 3 anti-sabotážne systémy: Pri inštalácii si inštalatér môže zvoliť spôsob modulácie akustického signálu, navyše môže byť Môže nezávisle spustiť akustický a optický signál. Kryt signalizátora je vyrobený z kvalitného plastu.

Technická špecifikácia (TI700):

• Optická signalizácia pomocou jasných LED diód
• Trojitá ochrana proti sabotáži (otvorenie krytu, odtrhnutie od steny, upevnenie)
• Hlasitosť: max. 120 dB
• Pracovná teplota: -35 °C +60 °C
• Napájacie napätie: 12VDC
• Odber prúdu (priemer): akustická signalizácia do 250mA, optická 35mA
• Rozmery: 300 × 300 × 78 mm
• Hmotnosť: 0,9 kg
