FOTOWOLTATICKÁ RADA 1200 V T1+T2 (B+C) 3P

VCX-T1T2-VCX

(TRÓJFAZOWY)

OBMEDZOVAČE, KTORÉ PONÚKAME, MAJÚ ZÁKONOM POŽIADANÉ CERTIFIKÁTY A ATESTY.

TECHNICKÉ ÚDAJE:

• Trieda ochrany-T1 T2
• Vykonávanie- WATYSTOROWE
• Počet pripojení max.- 35 mm2
• Maximálne prevádzkové napätie- Ucpv 1200 V DC
• Skúšobný prúd- Vstup(8/20) 20 kA
• Max. prúd- Imax(8/20) 40 kA
• Impulzný prúd na pól- Iimp(10/350) 6,25kA
• Impulzný prúd Itotal- 12,5 kA
• Úroveň ochrany napätia- do <4,5 kV
• Skladovacia teplota- -30/+70 °C
• Teplota pracovného prostredia- -30/+50 °C
• Trieda tesnosti- IP 20

✅OBMEDZOVAČE, KTORÉ PONUKÁME, MAJÚ ZÁKONOM POŽIADANÉ CERTIFIKÁTY A ATESTY.

✅Vybavené vizuálnym indikátorom činnosti (zelená-ochrana, červená-žiadnu ochranu)

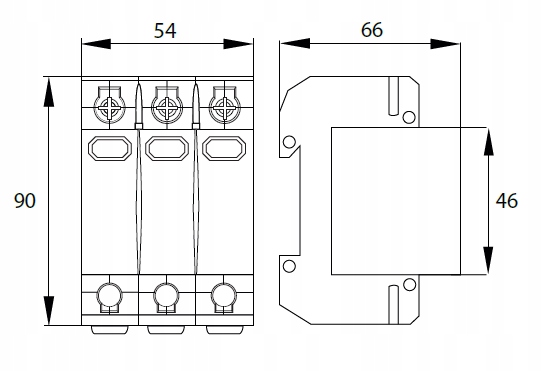

Rozmery:

Šírka - 54 mm

Výška - 90 mm

Hĺbka - 66 mm

Montáž na koľajnicu TH 35 mm

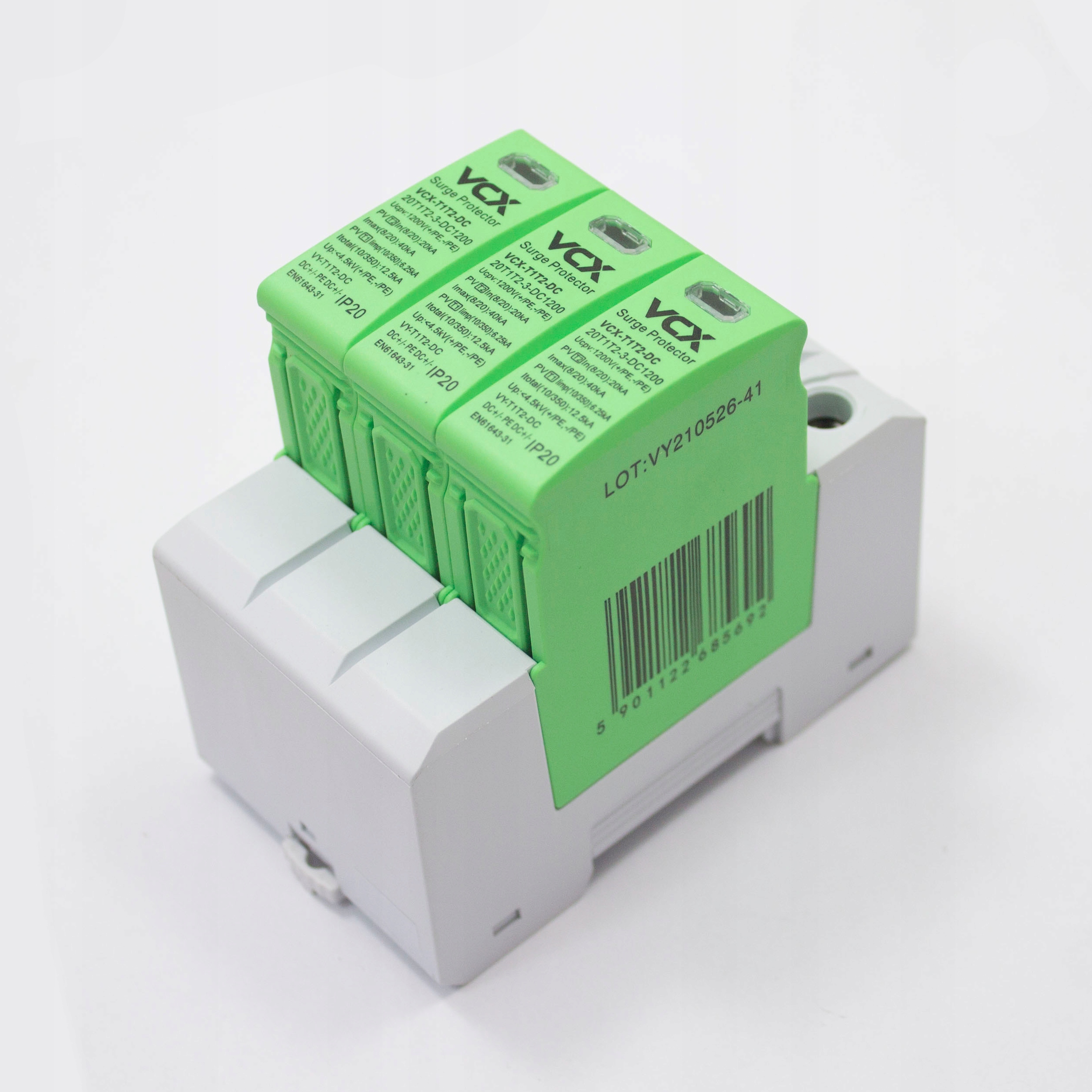

VCX Fotovoltaické svodiče prepätia DC B+C 3P 1200 V (T1T2) 12,5 kA GREEN je nová línia svodičov na ochranu fotovoltaických inštalácií.

Zvýšené prevádzkové napätie 1200 V DC umožňuje použitie v širokom rozsahu fotovoltaických inštalácií.

Premyslená konštrukcia dorazovej lišty umožnila znížiť šírku na 3 polia (54 mm) a čo je najdôležitejšie, výšku dorazového lištu na 80,8 mm - vďaka čomu môže byť bez problémov namontovaný vo väčšine rozvádzačov ponúkaných na trhu.

VCXDC B+C 3P 1200 V (T1T2) 12,5kA RED má integrovanú tepelnú ochranu bez dodatočného zabezpečenia. Ak sa používa, použite 1000VDC / 125 A gG poistku alebo 1000VDC /40 A poistku typu C.

Zhrnutie ochrany VCX-DC B+C 3P 1200 V (T1T2) 25kA GDT je:

✅Špeciálny varistor s veľkým prietokom

✅Patentovaný systém vypnutia;

✅Základňa v tvare Y.

✅Extrémne presná a pokročilá vnútorná štruktúra.
