Novinka Merač, elektromer, 3-fázový MID 3 × 10(100)A, S FUNKCIOU RESET

Index: L3F.2K+R

Trojfázový merač L3F, s LCD displejom, vybavený tlačidlom RESET, slúži na indikáciu odberanej elektrickej energie striedavého prúdu, 3-fázového, s presnosťou triedy 1/B.

Špeciálny elektronický obvod pod vplyvom prúdu a aplikovaného napätia generuje impulzy v množstve úmernom spotrebovanej elektrickej energii. Spotreba energie vo fáze je signalizovaná blikajúcou LED diódou. Počet impulzov sa vypočíta na získanú energiu a jej hodnota je indikovaná LCD displej.

Výrobok je v súlade so smernicou EÚ 2014/32/EU, známy ako smernica MID – Smernica o meradlách (smernica, ktorej cieľom je zjednotiť štandardy na odčítanie meracích prístrojov, vďaka čomu máme možnosť vyúčtovanie na základe údajov z meradiel).

L3F.RESET - model meria a zobrazuje energiu (kWh) a činný výkon (W), vybavený možnosťou resetovania hodnoty aktívnej energie.

Technické údaje:

• Menovité napätie (Un): 230V400 V AC (3~),
• Rozsah merania napätia: 80% ~ 120% a,
• Základný prúd (Ib): 10 A,
• Maximálny prúd (Imax): 100 A,
• Minimálny prúd (Imin): 0,5 A,
• Rozsah pracovného prúdu: 0,4% Ib- Imax,
• Preťaženie prúdu: 30 Imax po dobu 0,01s,
• Menovitá frekvencia: 50 Hz,
• Vlastný odber: ≤ 2 W/10VA na fázu,
• Pulzný výstup: 1000imp/kWh,
• Maximálny odčítaný údaj: 99999,9 kWh,
• Reset: 3s,
• Čas spustenia: 10 sekúnd,
• Presnosť merania: EN 50470-1/3, IEC 62053-21
• Prevádzková vlhkosť: ≤ 90%,
• Vlhkosť počas skladovania: ≤ 95%,
• Teplota počas prevádzky: -25 °C/+ 55 °C,
• Teplota počas skladovania: -40 °C/+ 70 °C,
• Stupeň ochrany: IP51,
• Mechanické prostredie: M1,
• Trieda izolácie meradla v kryte: II,
• Elektromagnetické prostredie: E2,

Izolačné vlastnosti:

• AC rázové napätie: 4kV na 1 minútu,
• Impulzné rázové napätie: 6kV-1,2µS.

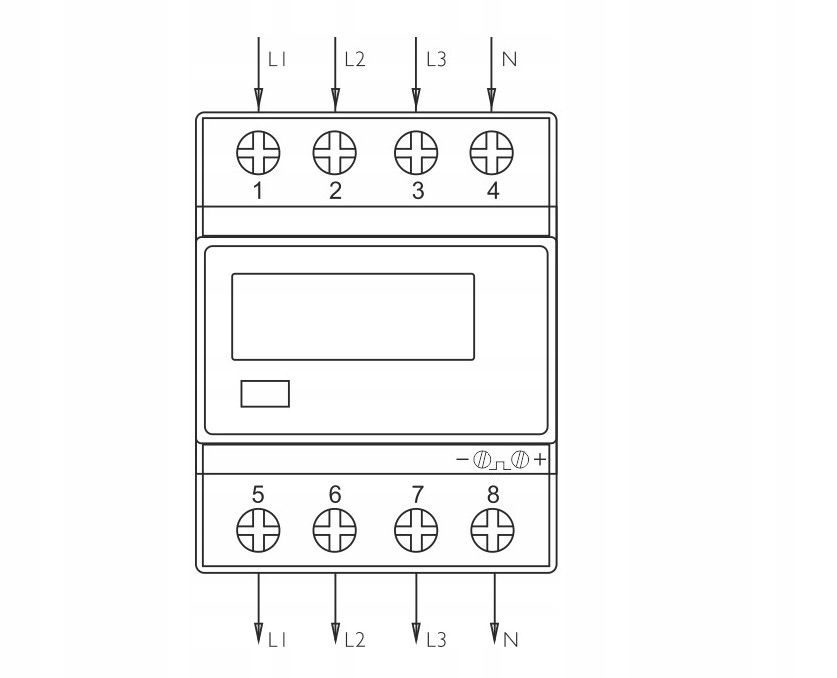

Schéma zapojenia:

• 1/5 L1 V/V
• 2/6 L2 V/V
• 3/7 L3 V/V
• 4/8 N
• - ö + Pulzný výstup

Vďaka vybaveniu meradla prídavným impulzným výstupom je možné pripojiť počítacie zariadenie.

Rozmery zariadenia:

• A: 100 mm
• B: 35 mm
• C: 72 mm
• D: 66 mm
• E: 45 mm

Hmotnosť: 0,2 kg.

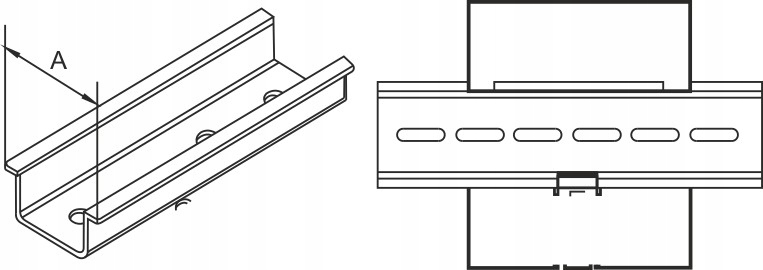

Montáž na DIN lištu:

A: 35 mm.

NEZABÚDAJTE NA TO, ŽE JE POTREBNÉ POUŽÍVAŤ ZARIADENIE SPRÁVNE A V SÚLADE S NÁVODOM.

• pri montáži používajte iba izolované nástroje,
• všetky inštalačné práce by sa mali vykonávať po vypnutí napätia,
• počítadlo by malo byť umiestnené v suchej miestnosti,
• po inštalácii meradla by mali byť použité ochranné kryty,
• Chráňte zariadenie pred nárazmi a pádmi.
