3-FÁZOVÝ MERAČ ENERGIE 10(100)A LCD

Index: LLCD-3F-4M

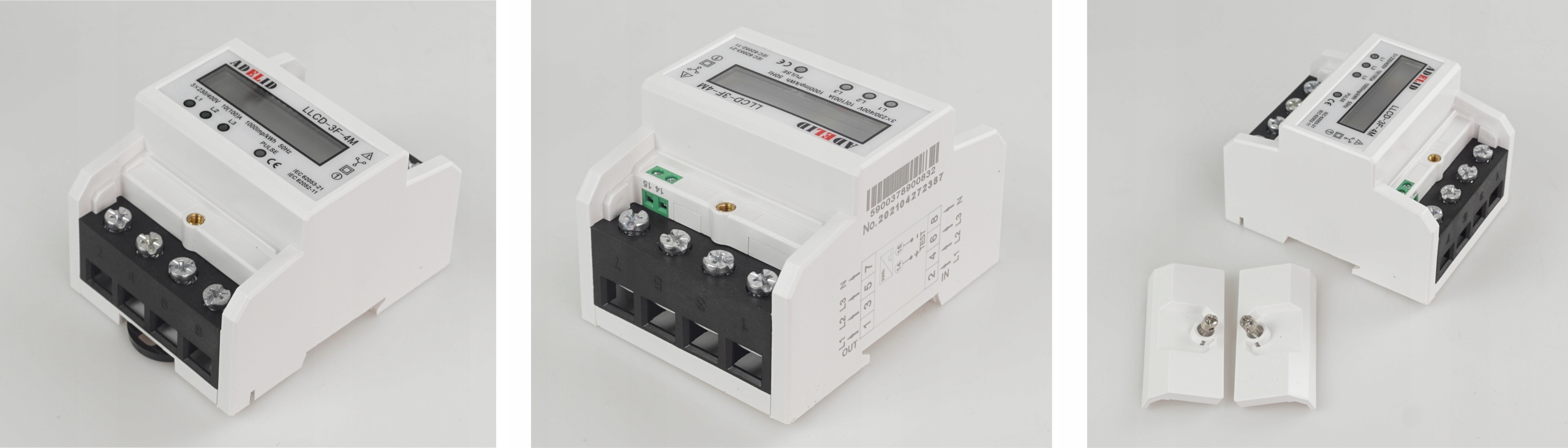

Merač spotreby elektrickej energie na DIN lištu, 3-fázový.

Najdôležitejšie vlastnosti produktu sú:

• Je to široký rozsah.
• vysoká presnosť, spoľahlivosť,
• odolnosť voči preťaženiu.

Spotreba energie je veľmi nízka. Tri LED diódy indikujú prítomnosť každej fázy.

Meranie energie je možné v dlhodobom horizonte bez potreby kalibrácie.

Má vnútorné pripojenie pre meranie prúdu a napätia.

Princípy práce: Napätie a prúd sú vzorkované z príslušných obvodov a premenené na signál, ktorý je dodávaný do integrovaného obvodu. Merač má pulzný výstup na testovanie, s šírkou impulzu: 80 + 20 ms.

Na ochranu meradla pred vonkajšími poveternostnými vplyvmi je potrebné ho namontovať do krabice.

Vďaka vybaveniu meradla prídavným impulzným výstupom je možné pripojiť počítacie zariadenie.

Po tom, čo napätie zmizne meradlo si zapamätá odčítanie.

Technické údaje:

• Max. prúd: 100 A,
• Základný prúd: 10 A,
• Napätie: 3 × 120/208 V, 3 × 220/380 V,3 × 230/400 V
• Frekvencia: 50/60 Hz,
• Spotreba energie: <2 W/10VA,
• Normálny rozsah napätia: 90%Un~110% Un,
• Rozsah limitného napätia: 70%Un~120% Un
• Stupeň ochrany: IP20,
• Trieda presnosti: 1,
• Frekvencia impulzov: 1000imp/kWh,
• Displej: LCD 6+1= 999999,9kWh,
• Signalizácia napájania: 3xLED červená, žltá, zelená,
• Impulzná signalizácia: červená LED,
• teplota použitia: -25 °C / +55° C,
• Vlhkosť: <75%,
• Maximálny prierez kábla: 35 mm,
• Montáž: DIN lišta 35 mm,
• Inštalácia vo výške asi 1,8 m.
• Žiadne tlačidlo na resetovanie počítadla.

Certifikát CE

V súprave návod na obsluhu

ROZMERY POČÍTAČA A SCHEMATICKÉ ZAPOJENIE

Vyrobené a testované podľa medzinárodných noriem:

• ISO9001
• IEC62053-21
• IEC62052-11
