Časové relé PCR-513-16 230 V AC 16 A F&F

Určenie

Časové relé PCR-513-16 slúži na časové riadenie v systémoch priemyselnej a domácej automatizácie (napr.: vetranie, kúrenie, osvetlenie, signalizácia, atď.).

Technické údaje

• Napájacie napätie: 230 V AC
• Prevádzkový režim: OPÓŹNIONE ZAŁĄCZENIE
• Výkonný prvok: Relé
• Maximálny zaťažovací prúd: 16 A
• Konfigurácia kontaktov: 1 × NO/NC
• Oddelenie kontaktov: Áno
• Signalizácia stavu kontaktu: LED červená
• Doba prevádzky - nastaviteľná: 0,1 s ÷ 576 hod.
• Signalizácia napájania: LED zelená
• pripojenie: Skrutkové svorky 2,5 mm2
• Maximálny uťahovací moment: 0,4 Nm
• Príkon: 0,8 W
• Prevádzková teplota: -25 ÷ 50 °C
• Rozmery: 1 modul (18 mm)
• Montáž: Na koľajnici 35 mm
• Stupeň ochrany: IP20

Účinok

Pracovný režim: Oneskorené pripojenie

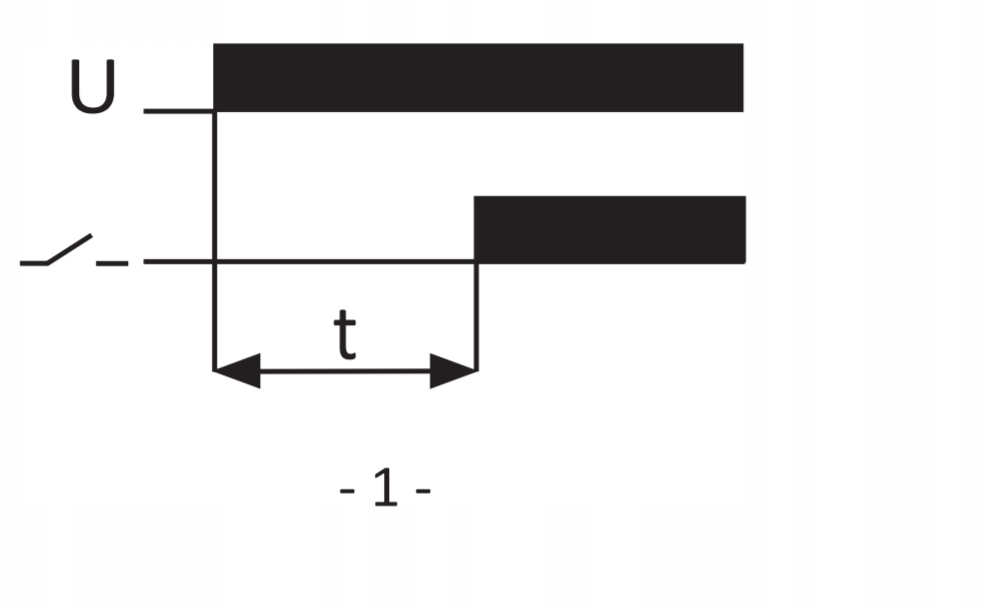

Po zavedení napájacieho napätia (svieti zelená LED U), kontakt zostáva v polohe 11-10 a nasleduje meranie nastaveného pracovného času. Po odmeraní času nasleduje prepnutie kontaktu do polohy 12-11 (svieti červená LED). Opätovné realizovanie pracovnej činnosti relé je možné po odpojení napätie a opätovne ho pripojiť.

Nastavenie pracovného času

Otočným ovládačom nastavenia časového rozsahu T nastavte jeden z vybraných rozsahov a otočným nastavením času T× nastavíte zvolenú hodnotu na stupnici od 1 do 12. Súčin týchto hodnôt sa rovná pracovnému času (napr. 1m × 7=7min.).

on pri zapnutom napájaní spôsobuje trvalé zapínanie kontaktu v polohe 11-12.

OFF pri zapnutom napájaní spôsobuje trvalé zapínanie kontaktu v polohe 11-10.

Montáž

1. Vypnite napájanie.

2.Relé upevniť na koľajnici v rozvodnej skrini.

3. Pripojte napájacie káble k svorkám 1-3 podľa označenia.

4. Napájací obvod priloženého prijímača zapojte do série na svorky 11-12.

5. Pomocou gombíkov nastavte pracovný čas

Pozor!

* Keď je napájanie zapnuté, systém nereaguje na zmenu nastavenia časového rozsahu.

* Práca s novo nastaveným časovým rozsahom sa vykonáva po vypnutí a opätovnom zapnutí napájania.

* Pri zapnutom napájaní relé v nastavenom časovom rozsahu je možné plynule regulovať čas v rozsahoch hodnôt nastavenia času 1÷12.

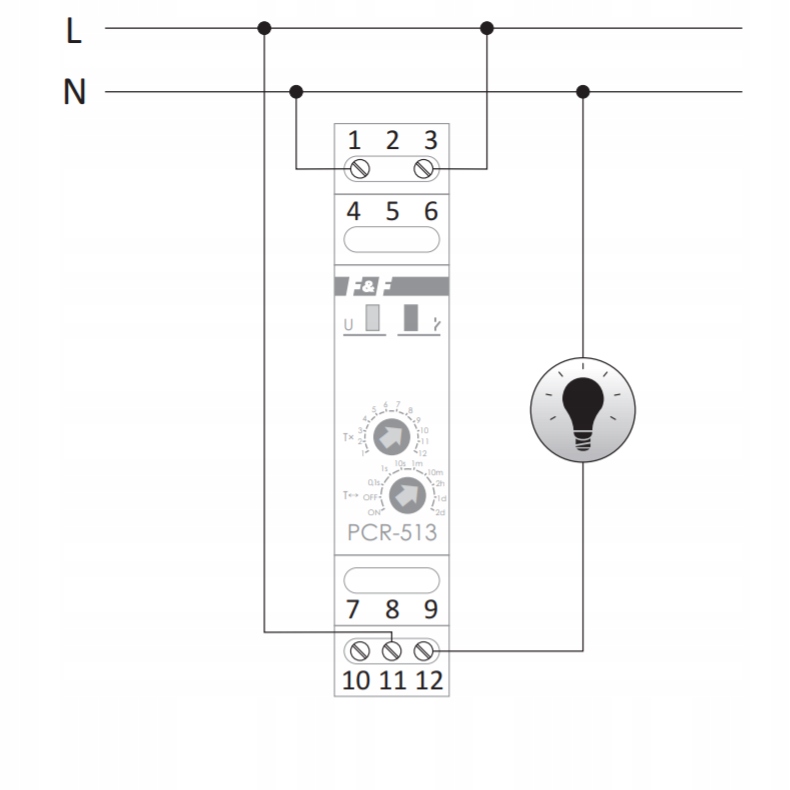

Schéma zapojenia
