40 A 30mA 4P 10kA Typ-B (trojfázový) rozvádzač

Index: WR10 40/4/30/B

WR10 TYP B Sú to špeciálne zariadenia TYPU B (EN 62423), ktoré reagujú na nasledujúce krivky svodových prúdov: sínusový, pulzný s konštantnou zložkou a vyhladený konšstantný.

• Ich veľkou výhodou je schopnosť Na zisťovanie rozdielových prúdov frekvencia až do 1000 Hz.
• Diferenciálne ističe WR10 Boli vyvinuté tak, aby Poskytnúť ochranu pred úrazom elektrickým prúdom, hlavne v obvodoch s priemyselnými frekvenčnými meničmi, nabíjačkami pre elektrické vozidlá, ovládacie panely výťahov alebo na ochranu v inštaláciách: fotovoltaických a záložný zdroj napájania.
• Diferenciálny istič TYPU B Vyznačujú sa vysokou odolnosťou voči nárazovým prúdom a zvýšenou skratovou zaťažiteľnosťou do 10kA (pri zaistení).
• Na prednej strane vypínača je Optická signalizácia vypnutia v dôsledku poruchy.
• Svorky Pripojovacie potrubia môžu obsahovať Káble sS prierezom nepresahujúcim 25 mm2 (v bezpečnej verzii), zatiaľ čo moment 4,5 Nm Zabezpečuje stabilitu pripojenia po dlhú dobu.

Technické údaje:

• Typ: B,
• Menovitý prúd: 400 V/415 V AC,
• Menovitá frekvencia: 50/60 Hz,
• Menovitý prúd (A): 40,
• Menovitý prúd. In: 30 mA,
• Menovité rázové napätie Uimp: 4,5 kV,
• Menovitá kapacita zapnutia a vypnutia Im=IΔm: 1000 A,
• skratový odpor Inc=IΔc: 10 kA,
• Počet modulov: 4,
• Indikátor pracovnej polohy: - Áno,
• Stupeň ochrany: IP 20,
• Skladovacia teplota: -30/+70 °C,
• Pracovná teplota: -30/+50 °C,
• Maximálny prierez spojovacích káblov: 25 mm2.

Certifikácia CE, IEC/EN 61008-1, Iec/en 62423

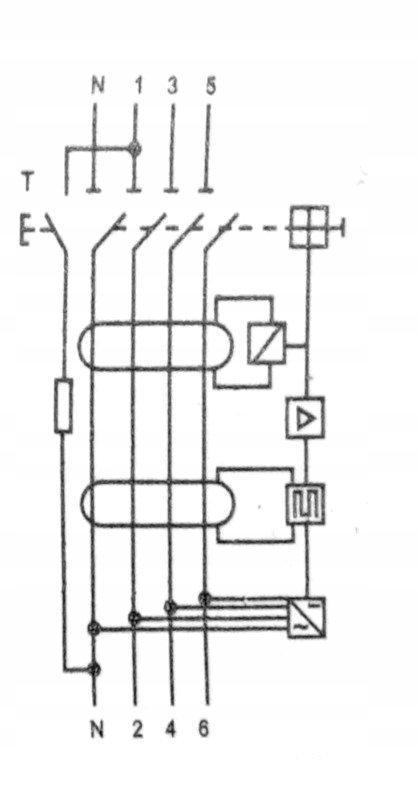

Schéma zapojenia a rozmery otvoru:

• Modul pre hrebeňovú lištu alebo kolíkovú lištu
• Klietkové svorky: do 35 mm²
• Rozmer: 70,5 × 81 × 66 mm, 4 modulárne.

Montáž:

• DIN lišta

Prepínače WR10 TYP B, Vyhotovenie je v súlade s normou IEC/EN 61008-1 raz IEC / EN 64243. Výrobok by mali inštalovať iba kvalifikované osoby. Pred inštaláciou odpojte napájanie. Bezpečná a jednoduchá montáž na koľajnici TH35 pomocou plastových klipov.

Prístroj je vybavený tlačidlom TEST, ktoré slúži na kontrolu správnosti vnútorného fungovania prístroja – test by sa mal vykonávať každých 30 dní.

Fotogaléria:

Prúdové chrániče ADELID sú zárukou najlepšieho pomeru ceny a kvality.

Ističe majú nemecký certifikát kvality TUV.
