Bezdrôtový podzemný vysielač s rádiovým prijímačom 1000 W

☑️ ORNO Smart Home symbol: OR-SH-1734

✔️ Zariadenie sa používa na diaľkové bezdrôtové zapínanie a vypínanie elektrických obvodov.

Diaľkové ovládanie (OR-SH-1752) alebo istič obvodu (OR-SH-1750, OR-SH-1751) série ORNO Smart Home je potrebné pre bezdrôtovú prevádzku. Je možné ovládať pomocou zariadení iPhone, iPad a Android a iOS po použití centrálnej zásuvky (OR-SH-1731) ORNO smart Domov.

✔️ Zariadenie spolupracuje so systémom ORNO Smart Home založeným na motore TUYA, ktorý je kompatibilný s inteligentnými domácimi systémami Google Home a Amazon Alexa.

✔️ Relé je určené na montáž do štandardných skriniek Ø60 alebo namiesto bežného vypínača.

✔️Systém je kompatibilný s bezdrôtovými zásuvkami a diaľkovými ovládačmi ORNO, ako sú:

• OR-GB-417, OR-GB-418,OR-GB-420

• OR-GB-438, OR-GB-439,OR-GB-440

• Zásuvka IP44: OR-GB-429, OR- OR-GB-441

Charakteristika zariadenia

• Dosah v otvorenom teréne až 30 metrov.

• Learning system – automatická konfigurácia prídavných zariadení.

• Relé na použitie v interiéri, v podhľadových skrinkách elektrických inštalácií alebo namiesto bežného vypínača.

Technická špecifikácia

• Typ: Relé pre montáž pod strop
• Typ prevodovky: BEZPRZEWODOWY
• Frekvencia: 433MHz
• Max. výkon vysielača: < 10mW
• Kompatibilný s Orno Smart Home: Áno
• Možnosť rozšírenia: Áno
• Dosah v otvorenom teréne: 30m
• Napájacie napätie prijímača: 230VAC
• Max. prúd: 4,3 A
• Max. zaťaženie: 1000 W
• Farba: BIAŁY
• Montáž: Podomietkové
• Rozmery montážneho otvoru ([mm]): Ø60

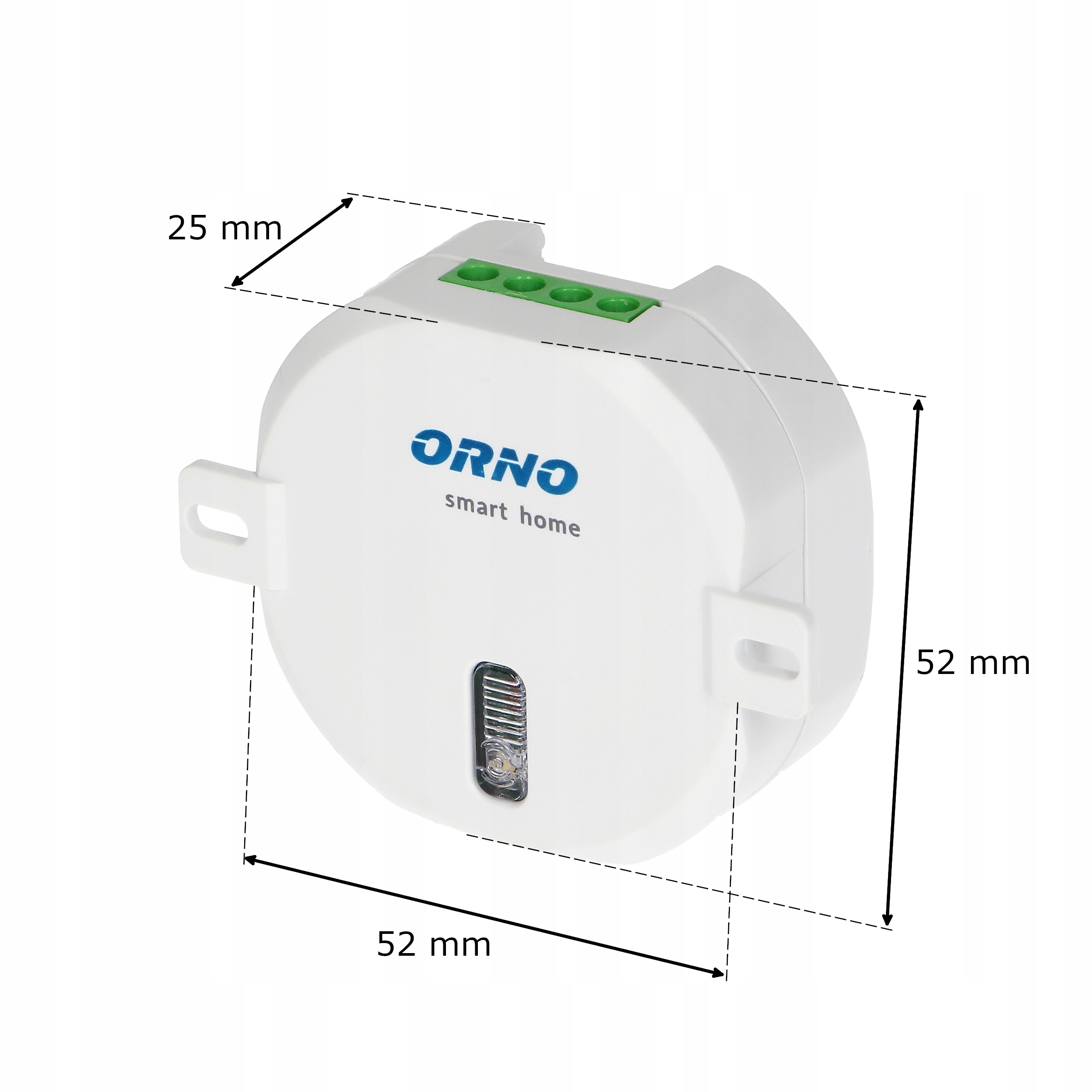

• Rozmery (Š/V/H [mm]): 52 / 52 / 25

PÁROVANIE RELÉ S PILOT

KROK 1: Stlačte a podržte tlačidlo prihlásenia na relé približne 3 sekundy (ale nie viac ako 6 sekúnd), aby sa aktivovala funkcia prihlášky. LED (na relé) začne blikať.

KROK 2: Potom stlačte vybrané z tlačidiel ON (A,B,C,D) na ľavej strane diaľkového ovládača, LED signalizácia relé sa rozsvieti trvalo.

OBSŁUGA

1) Po správnom prihlásení zariadenia stačí stlačiť tlačidlo na relé, aby sa zapnuté osvetlenie zapnulo. LED dióda na reláte svieti trvalo. Opätovným stlačením tohto tlačidla sa vypne osvetlenia a LED diód relé.

2) Diaľkový ovládač má 4 rady tlačidiel ON/OFF. Keď je relé v režime párovania, stlačte ľubovoľné tlačidlo ON (A,B,C,D) pre spárovanie so zariadením. Po úspešnom prihlásení zariadenia bude tento rad tlačidla na diaľkovom ovládaní ovládať jeho zapnutie a vypnutie.

Inštalácia

1 - LED dióda

2 - Tlačidlo ON/OFF pre učenie kódu

KROK 1: Pred inštaláciou relé vypnite napájanie.

KROK 2: Zaistite relé v plechovke dvoma skrutkami (nie sú súčasťou balenia).

KROK 3: Zapnite hlavný vypínač.

PODŁĄCZENIE PRZEWODÓW

L (IN) – fázový vodič (vstup)

L (OUT) – fázový vodič (výstup)

N (IN) – neutrálny vodič (vstup)

N (OUT) – neutrálny vodič (výstup)

NADAJNIKI

1 - OR-SH-1750 - Jednoduchý spínač na povrchovú montáž, pre diaľkové ovládanie zapustené vypínače a zásuvky, s rádiovým vysielačom, ORNO Smart Home

2 - OR-SH-1751 - Dvojitý spínač na stenu, pre diaľkové ovládanie zapustené vypínače a zásuvky, s rádiovým vysielačom, ORNO Smart Home

3 - OR-SH-1752 - Diaľkové ovládanie pre zapustené relé a zásuvky ORNO Smart Home, 4-kanálové

4 - OR-SH-1753 - Jednoduchý vysielač na zapustenie, na pripojenie k ľubovoľnému vypínaču, na diaľkové ovládanie zapustené relé a zásuvky, s rádiovým vysielačem, ORNO Smart Home

ODBIORNIKI

5 - OR-SH-1732 - ORNO Smart Home bezdrôtovo ovládaná sieťová zásuvka s rádiovým prijímačom

6 - OR-SH-1733 - Vonkajšia sieťová zásuvka ORNO Smart Home bezdrôtovo ovládaná, s rádiovým prijímačom, IP44

7 - OR-SH-1736 - MINI zapustené relé ON/OFF bezdrôtovo ovládané, s rádiovým prijímačom, ORNO Smart Home

8 - OR-SH-1734 - Podomietkové relé ORNO Smart Home bezdrôtovo ovládané, s rádiovým prijímačom, záťaž 1000 W

9 - OR-SH-1735 - Relé rolety ORNO Smart Home zapustené (zapustené) bezdrôtovo ovládané, s rádiovým prijímačom, max. výkon motora 300 W

10 - OR-SH-1731 - ORNO Smart Home centrálna zásuvka s Wi-Fi komunikáciou a rádiovým vysielačom, podporované aplikácie: TUYA SMART, Smart Life, Google Home, Amazon Alexa

OPCJE KONFIGURACJI

Pripojte ľubovoľný počet vysielačov a prijímačov a vytvorte si riešenie na mieru.

1 – Jeden vysielač a jeden prijímač

2 – Ľubovoľný počet vysielačov a prijímačov

3 – Ľubovoľný počet vysielačov a prijímačov a centrálna Wi-Fi zásuvka

Súprava obsahuje

• ORIGINALNE BALENE PODPOROVANÝ ODPOR ORNO SMART HOME OR-SH-1734 - 1 ks
• Návod na obsluhu v poľštine
• KARTA GWRANCYJNA
