Svodič prepätia jednosmerného prúdu je určený pre fotovoltaickú inštaláciu. Slúži na ochranu elektrických zariadení fotovoltaického systému pred účinkami prepätí.

• Určené pre koľajnicu TH35
• Verzie pre prvú a druhú úroveň ochrany
• Pre jednosmerný prúd

Prepäťový chránič PVO C/3-1000 DC LCTEC

• SERIA/MODEL :PVO C/3-1000
• Trieda: T2
• Max. hodnota ochrany (A): 125
• Rozmery A*B*C*D (mm): 45 × 71 × 90 × 54
• Trvalé prevádzkové napätie Ucpv [V] DC: 1200
• Pevnosť v náraze na pól Iimp [kA] (10/350us): -
• Menovitý vybíjací prúd In [kA] (8/20us): 20
• Menovitý limitný vybíjací prúd Imax [kA] (8/20us):40
• Úroveň ochrany Up [kV]: 4,0
• Maximálna vlhkosť: 90%
• Maximálna výška npm: 2000 m
• Zbytkový prúd IPe:<100 uA
• Prevádzková teplota: -40C...+70C
• Maximálna vzdialenosť od uzemnenia: 0,5 m

SCHEMAT:

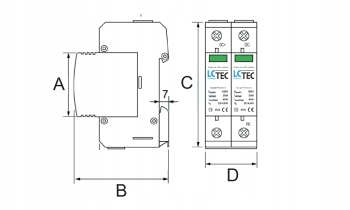

Rozmery:

• a: 45 mm
• B: 71 mm
• C: 90 mm
• D: 54 mm
