Nový Merač, elektromer, 1-fázový MID 45 A 50/60 Hz

Index: L1F.MID

Jednofázový merač L1F s LCD displejom na zobrazenie spotreby jednofázového striedavého prúdu s presnosťou triedy 1/B.

Používa sa na priame meranie činného výkonu v jednofázovom systéme.

Špeciálny elektronický obvod pod vplyvom prúdu a aplikovaného napätia generuje impulzy v množstve úmernom spotrebovanej elektrickej energii. Spotreba energie vo fáze je signalizovaná blikajúcou LED diódou. Počet impulzov sa vypočíta na získanú energiu a jej hodnota je indikovaná LCD displej.

Výrobok je v súlade so smernicou EÚ 2014/32/EU, známy ako smernica MID – Smernica o meradlách (smernica, ktorej cieľom je zjednotiť štandardy na odčítanie meracích prístrojov, vďaka čomu máme možnosť vyúčtovanie na základe údajov z meradiel).

Technické údaje:

• Menovité napätie (Un): 230 V AC,
• Rozsah merania napätia: 176 ~ 247 V AC,
• Základný prúd (Ib): 5 A,
• Maximálny prúd (Imax): 45 A,
• Minimálny prúd (Imin): 0,25 A,
• Rozsah pracovného prúdu: 0,4% Ib- Imax,
• Preťaženie prúdu: 30 Imax po dobu 0,01s,
• Menovitá frekvencia: 50 Hz,
• Vlastná spotreba: ≤ 1 W/8VA,
• Pulzný výstup: 1000imp/kWh,
• Maximálny odčítaný údaj: 99999,9 kWh,
• Presnosť merania: EN 50470-1/3, IEC 62053-2
• Prevádzková vlhkosť: ≤ 90%,
• Vlhkosť počas skladovania: ≤ 95%,
• Teplota počas prevádzky: -25 °C/+ 55 °C,
• Teplota počas skladovania: -40 °C/+ 70 °C,
• Stupeň ochrany: IP51,
• Čas spustenia: 3 sekundy
• Mechanické prostredie: M1,
• Trieda izolácie meradla v kryte: II,
• Elektromagnetické prostredie: E2,

Izolačné vlastnosti:

• AC rázové napätie: 4kV na 1 minútu,
• Impulzné rázové napätie: 6kV-1,2µS.

Pozor!

Pulzný výstup by mal byť pripojený podľa uvedenej schémy.

Zvláštnu pozornosť treba venovať polarizácii napätia (+, -).

Napätie (Ui): 5-27 V DC,

Prúd (Imax): 27mA DC.

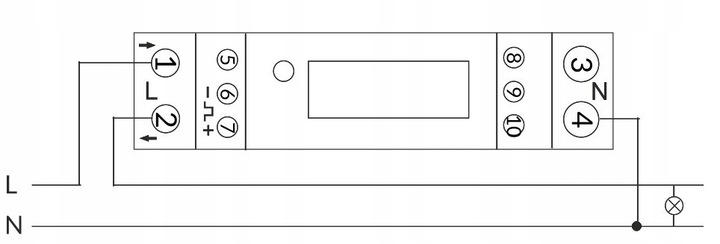

Schéma zapojenia:

• Terminál 1: L- WE
• Terminál 2: L- WY
• Terminál 3 a 4: N
• Terminál 6 & 7: Pulzný výstup.

Vďaka vybaveniu meradla prídavným impulzným výstupom je možné pripojiť počítacie zariadenie.

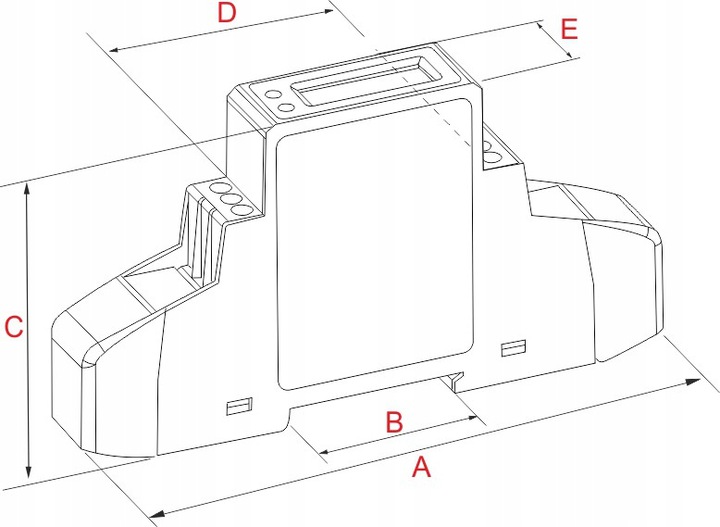

Rozmery zariadenia:

• A: 119 mm
• B: 35 mm
• C: 62 mm
• D: 45 mm
• E: 17,5 mm

Hmotnosť: 0,1 kg.

Montáž na DIN lištu:

A: 35 mm.

NEZABÚDAJTE NA TO, ŽE JE POTREBNÉ POUŽÍVAŤ ZARIADENIE SPRÁVNE A V SÚLADE S NÁVODOM.

• pri montáži používajte iba izolované nástroje,
• všetky inštalačné práce by sa mali vykonávať po vypnutí napätia,
• počítadlo by malo byť umiestnené v suchej miestnosti,
• po inštalácii meradla by mali byť použité ochranné kryty,
• Chráňte zariadenie pred nárazmi a pádmi.
