Menovité pracovné napätie: Un 1000 V DC

VCX-50PV-B+C triedy T1T2 Iimp (Itotal) = 12,5kA je špičkový a inovatívny výsledok v oblasti ochrany pred bleskom PV (fotovoltaických) inštalácií.

TECHNICKÝ POPIS:

• Trieda ochrany: T1 T2
• Vyhotovenie: WATYSTOR-SMEROVÉ (MOV+GDT+MOV)
• Požadovaná ochrana: 32 A
• Pripojenie max: 35mm2
• Menovité pracovné napätie: Un 1000 V DC
• Maximálne prevádzkové napätie: Uc 1060 V DC
• Skúšobný prúd: In(8/20) 25 kA
• Max. prúd: Imax(8/20) 50 kA
• Impulzný prúd: Iimp(10/350) 12,5kA
• Úroveň ochrany napätia: Up <4.75kV
• Skladovacia teplota: -30/+70 °C
• Teplota pracovného prostredia: -30/+50 °C
• Trieda ochrany: IP 20

     V Poľsku zatiaľ nebol uvedený.

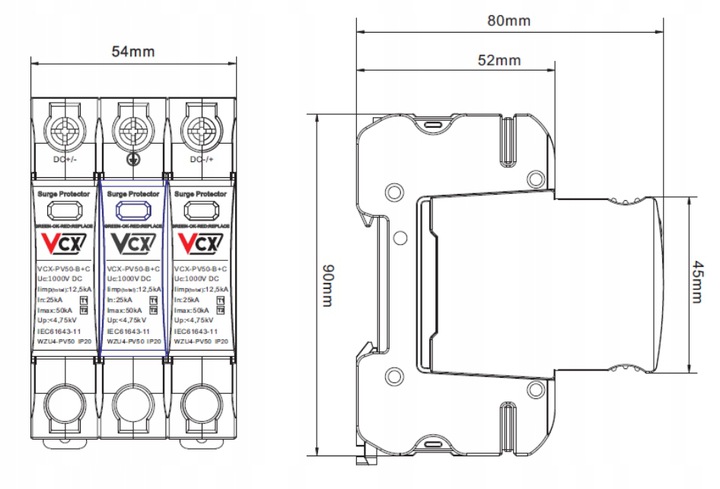

VCX-50PV-B+C triedy T1T2 Iimp (Itotal) = 12,5kA – je ochrana, ktorá je postavená s použitím špeciálneho varistoru (MOV) s veľkým prietokom a plynovým ističom (GDT). Preto použitie jedného alebo dvoch varistorov môže spĺňať štandardy, pre dosiahnutie ktorých výsledkov iní výrobcovia potrebujú použiť viac varistor. Použitie menšieho počtu varistorov znižuje veľkosť ochrany. Naša ochrana má šírku 18 mm/1 pole a celková šírka 3 pólov je len 54 mm.

Ochranný kryt VCX-50PV-B+C triedy T1T2 12,5kA je vybavený varistormi (MOV) v DC+ a DC– moduloch a plynovým ističom (GDT) v PE module, čo účinne eliminuje problém starnutia ističa pod vplyvom tzv. svodového prúdu a pracovného prúdo.

Zhrnutie ochrany VCX-50PV-B+C triedy T1T2 je:

• Špeciálny varistor s veľkým prietokom
• Plynový iskrač (GDT) v PE module
• Patentovaný systém vypnutia;
• Základňa v tvare Y.
• Extrémne presná a pokročilá vnútorná štruktúra.
• Je určený na ochranu fotovoltaických zariadení.
• Vyrobené v technológii varistor-iskrové (MOV + GDT + MOV)
• VCX-50PV-B+C triedy T1T2 Iimp (Itotal) = 12,5kA VCX-50PV-B+C trieda T1T2 je vybavená vertikálmi (MOV) v DC+ a DC- moduloch a plynovým držiakom (GDT) v PE module, čo účinne eliminuje problém starnutia držiaka pod vplyvom tzv. prúdu a pracovného prúmu Sú vybavené vizuálnym ukazovateľom (zelená – ochrana, červená – chýbajúca ochrana).

Prečo si vybrať ochranu VCX-50PV-B+C triedy T1T2 Iimp (Itotal) = 12,5kA?

Ako vidíte na tomto vnútornom schéme konštrukcie konkurenčného ochranného obvodu, používajú sa 3 varistory. To vyžaduje šírku 36 mm na pól, aby sa dosiahol T1T2 Iimp = 7 kA alebo viac. Celková šírka troch pólov je teda až 108 mm!

• OHRAZOVAČ MÁ POTREBNÉ CERTIFIKÁTY
