3-FAZOWY DETEKTOR ELEKTRICKEJ ENERGIE TH-35, F&F WZE-3

• Výrobca: F&F Pabianice
• Obchodný názov: WZE-3
• Typ: 3F (trojfázový)
• Vstupné napätie: 3 × 230 V~
• Prúd: 5 A (základný)
• Konfigurácia pólov: 3P + N
• Počet modulov 18 mm: 4,5
• Signalizácia napájania: 3xLED červená (každá fáza samostatne)
• Signalizácia prevádzky: LED červená (pulzujúca)
• Maximálny prúd Imax: 80 A
• Minimálny meraný prúd: 0,04 A
• Spotreba energie: 2 W
• Spôsob pripojenia: Závitové svorky
• Max. prierez pripojovacích káblov: 16 mm²
• Stupeň ochrany: IP20
• Konštanta počítadla: (1 Wh/imp) 1000 imp/kWh
• Pulzný výstup SO+ SO-: Napätie 30 V DC; prúd max. 27 mA; doba impulzu 90 ms; max. dĺžka kábla 20 m
• Typ displeja: LCD
• Rozsah indikácií: 0÷999999,99 kWh
• Presnosť čítania: Trieda 1
• Prevádzková teplota: -20 °C ÷ +55 °C
• Rozmery produktu: 76 × 105,3 × 65 mm
• Certifikáty: CE, RoHS
• Normy: Smernica MID 2014/32/EU, IEC 62052-11, Iec 62053-21
• Poľský výrobok!

Trojfázový merač spotreby energie s LCD displejom. Prúd 45 A.

WZE-3 je statický (elektronický) kalibrovaný elektromer trojfázového striedavého prúdu v priamom systéme.

Počítadlo má certifikát zhody s MID. Ukazovateľ je označený individuálnym výrobným číslom, ktoré umožňuje jeho jednoznačnú identifikáciu. Označenie je nezmazateľné (laserové gravírovanie).

Účinok

Špeciálny elektronický systém pod vplyvom prúdu a napätia v každej fáze generuje impulzy v množstve úmernom spotrebovanej elektrickej energii v tejto fáze. Spotreba energie vo fáze je signalizovaná blikaním príslušnej LED (L1, L2, L3). Súčet impulzov z troch fáz signalizovaných blikaním LED (800imp/kWh) sa vypočíta na energiu odberanú v celom trojfázovom systéme a jej hodnota sa zobrazí na segmentovom LCD displeji.

Číslice za desatinnou čiarkou označujú stotiny (.01 KWh = 10Wh).

Zlučiteľnosť

Certifikát MID 2014/32/EU č. 0120/SGS0169

Pozor!

Merač má pulzný výstup SO+ - SO-. To umožňuje pripojenie iného pulzného zariadenia sčítajúceho (SO) generované impulzy merača. Pre správnu prevádzku merača nie je potrebné pripojenia ďalšieho zariadenia.

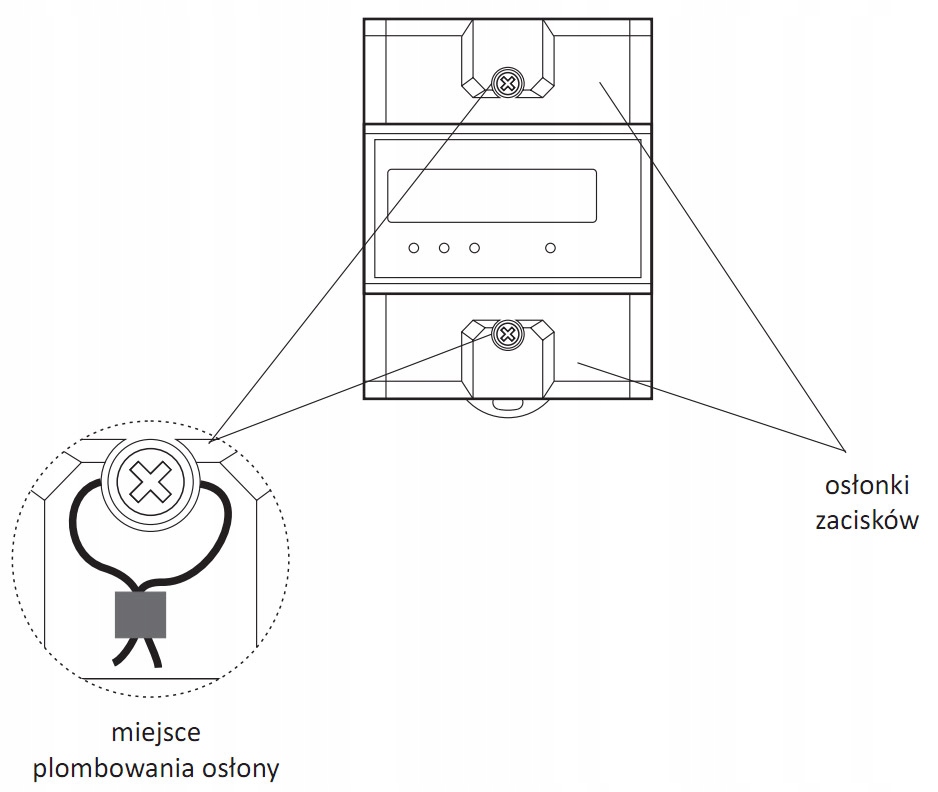

Meradlo má možnosť utesnenia krytov vstupných a výstupných svoriek, ktoré zabraňujú obchádzaniu meradla.
