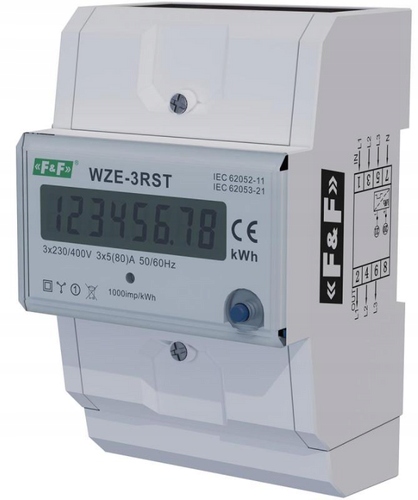

LICZNIK ENERGII TRÓJFAZOWY LCD RESET

F&F WZE-3RST

DANE TECHNICZNE:

Typ -  trójfazowy

Instalacja -  3-fazowa, 4-przewodowa

Protokół komunikacyjny -  brak

Napięcie odniesienia -  3×230/400 V

Prąd bazowy -  3×5 A

Prąd maksymalny -  3×80 A

Minimalny prąd mierzony -  0,02 A

Pomiar napięcia - zakres pomiarowy -  160÷265 V

Dokładność pomiaru zgodnie  - z IEC62052-11, IEC62053-21 klasa 1

Pobór własny licznika -  8 VA; 0,4 W

Zakres wskazań liczydła -  0÷999999,99 kWh

Stała licznika -  1000 imp/kWh

Sygnalizacja sczytywania -  LED czerwona

Wyjście impulsowe -  SO+ SO- otwarty kolektor

Napięcie podłączenia -  SO+ SO- maks. 27 V DC

Prąd podłączenia -  SO+ SO- 20 mA

Czas impulsu -  SO+ SO- 35 ms

Przyłącze zaciski śrubowe -  16 mm²

Temperatura pracy -  -20÷50°C

Wymiary -  4,5 modułu (75 mm)

Montaż na szynie -  35 mm

Stopień ochrony (wewnątrz pomieszczeń) -  IP51

Wskaźnik WZE-3 RST jest wskaźnikiem zużycia energii w układzie 3-fazowym, 4-przewodowym wyposażonym w dodatkowy, kasowalny licznik energii.

Działanie

Wskaźnik WZE-3 RST jest wskaźnikiem zużycia energii w układzie 3-fazowym, 4-przewodowym. Posiada dodatkowy, kasowalny licznik energii.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z trzech faz sygnalizowana miganiem diody LED, przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne kWh (0.01 kWh = 10 Wh).

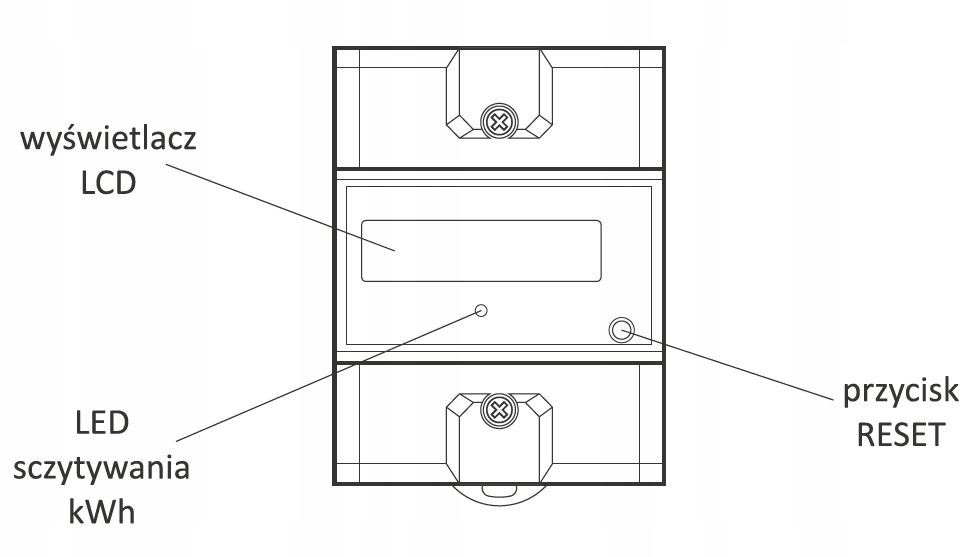

Wskaźnik posiada 1-rzędowy wyświetlacz LCD umożliwiający wyświetlanie całkowitego zużycia energii, lub zużycia energii od momentu ostatniego skasowania licznika. Wartość kasowalnego licznika symbolizowana jest na wskaźniku poprzez wyświetlenie znaku [r] na pierwszym segmencie wyświetlacza.

Aby przełączyć się między wyświetlaniem licznika kasowalnego i całkowitego należy krótko nacisnąć przycisk znajdujący się na elewacji. Aby powrócić do licznika energii całkowitej należy ponownie krótko nacisnąć przycisk na elewacji.

Kasowanie licznika pomocniczego

Urządzenie wyposażone jest w kasowalny, pomocniczy licznik energii. W celu skasowania wartości licznika należy przejść do odczytu licznika kasowalnego, a następnie nacisnąć i przytrzymać przez około 5 sekund przycisk znajdujacy się na froncie urządzenia. Spowoduje to powrót licznika pomocniczego do ustawień wartości początkowej (0000000.0), nie zmieniając jednocześnie wskazań licznika całkowitego.
