OVLÁDAČ SCHODNIČNÉHO SVETLA S ANIMÁCIOU LED S-H3

.

Vysoko kvalitný poľský výrobok

Mikroprocesorové ovládanie, čiastočná montáž smd, vysoká kvalita použitých komponentov.

.

ide o najnovší model S-H3, ktorý je navyše vybavený snímačom súmraku.

Rozdiely medzi predchádzajúcou verziou S-H2 a S-H3 sú hlavne:

- Model SH3 má vstavaný senzor súmraku, takže osvetlenie schodov sa počas dňa nezapne

- v S-H3 máme vstup pre manuálne ovládanie, čo znamená, že môžeme zapnúť osvetlenie schodov manuálnym tlačidlom na trvalý alebo určený čas (napr. Na čas čistenia schodov atď.)

- v SH3 máme ďalší režim STROBOSKOP, čo znamená, že máme celkom 3 režimy animácie (NORMAL, WINDA a STROPO)

- SH3 je vybavený tretím vchodom pre obsluhu schodov na medziposchodí

.

Ovládač schodového osvetlenia slúži na osvetlenie schodov, chodieb, priechodov atď. v spolupráci s LED páskami, LED žiarovkami.

.

Ovládač má 24 hlavných výstupov na osvetlenie štandardných schodov, takže typicky podporuje až 24 stupňov (počet stupňov nastavíme v ovládači a kedykoľvek to môžeme ľahko zmeniť). Ak máme viac ako 24 stupňov schodov môžete pripojiť osvetlenia 2 stupňov pod jedným výstupom ovládania, samozrejme, aby nedošlo k prekročeniu maximálneho zaťaženia výstupy (1 A na výstup alebo 20 A na celý ovládanie). Všetky schody sú ovládané zo strany zeme (-12 V), takže osvetlenie má trvalo pripojené + +12 V podľa schémy v návode.

.

Ovládač má tiež ďalší výstup (max 2 A), na ktorý môžeme pripojiť osvetlenie zábradlia, stropné osvetlenia atď... Maximálne zaťaženie celého ovládača (všetky schody + zábradlí / strop) je 20 A.

Nezáleží teda na tom, či naše schodisko má 2, 7 alebo 20 stupňov - regulátor bude vždy pracovať správne a pri zmene nášho konceptu ľahko zmeniť v regulátore počet krokov.

.

Všetky schody sú ovládané zo strany zeme (-12 V) takže trvalé osvetlenie má zapojené +12 V podľa schémy v návode.

.

Ovládač má tiež ďalší výstup (max 2 A), ktorý môžeme pripojiť osvetlenie zábradlia, stropné osvetlenia atď...

Princíp činnosti.

Základným režimom je NORMAL, ktorý sa zapína/vypína po jednom stupni.

Ovládač má 2 spúšťacie vstupy (WD a WG, teda dočasné uzatváracie vchody na spodnej a hornej časti schodov), ku ktorým môžeme pripojiť uzamykacie tlačidlá, snímače pohybu, tlakové rohože, infračervené bariéry, odrazové senzory vzdialenosti atď.

Vstup WD (spúšťanie spodným spínačom, ktorý stlačíme pri vstupe na schody) spôsobí, že sa začnú osvetliť schody zospodu postupne (plynule alebo skokovo v závislosti od nastavenia spojky Z1) po jednom kroku. Po zapnutí všetkých stupňov nasleduje čas stabilného svietenia (čas nastavený užívateľom potenciometrom ČAS od 10 do 110 sekúnd) po ktorom sa schody zhasnú v rovnakom poradí teda zdola nahor aj postupne.

Ak už počas zamierania na schody vstúpi ďalšia osoba, animácia sa začne znovu od strany, z ktorej vstúpila ďaľšia osobu (hore alebo dole po schodoch).

Ak sa funkcia spustila z pohotovostného stavu pomocou horného spínača (vstup WG), animácia sa vykonáva analogicky, samozrejme z opačného smeru.

Pokiaľ ide o zapnutie a vypnutie každého stupňa, môže to byť plynule (plynulé rozsvietenie a vypnutia) alebo skoky v závislosti od prepínača Z1 na doske riadiacej jednotky. Vložený prepínač znamená zapnutie alebo vypnutie tekutiny. Spínač je možné nasadiť a vybrať len pri odpojenom napájaní riadiaceho zariadenia!

Samozrejme, namiesto vypínačov je možné použiť akékoľvek iné snímače tlaku, pohybu atď., Dbajte na to, aby daný snímoč uzavrel vstup WD / WG na dobu nie dlhšiu, ako trvá osvetlenie všetkých schodov po sebe - tento čas závisí od počtu krokov a rýchlosti ich osvetlenia, ktoré nastavíte.

Vyššie popísané správanie v NORMAL režime sa vzťahuje na situáciu, keď sa po schodoch pohybuje jedna osoba. Ak však na schody vystúpi viac ľudí, správanie ovládača je nasledovné:

Pri vstupe prvej osoby sa animácia spustí rovnako ako vyššie, keď vstúpi ďalšia osoba (bez ohľadu na to, či zhora alebo zospodu schodov alebo dokonca z polposchodia) všetky schody sa okamžite rozsvietia naplno a po nastavenom čase užívateľa všetky schodiská plynule zhasnú súčasne.

Samozrejme, ak počas trvania plného podsvietenia na schody vstúpi ďalšia osoba, časový počítadlo sa vynuluje a doba trvania úplného osvetlenia sa odpočítava znova.

Na vstupy WD/WG (a voliteľne WP) je najjednoduchšie pripojiť chvíľové vypínače podľa schémy v návode.

Namiesto vypínačov je možné pripojiť akékoľvek iné momentálne snímače, ktoré dávajú pozor na to, aby bol daný snímaný iba pri vstupe na schody zo strany snímacej jednotky a nebol vyvolaný opačný snímak pri zostupe zo schodov. Najjednoduchšie je to dosiahnuť správnym výberom a nastavením snímačov a nastavením ich citlivosti.

Ak však budú senzory vyvolané pri vstupe aj zostupe zo schodov, regulátor bude interpretovať zostup zo schodu ako vstup ďalšej osoby, to znamená jednoducho namiesto postupného zhasnutia každého stupňa po období typického stabilného svietenia (čas sa potom počíta od vyvolania posledného senzora) plynulé zhasnutie všetkých stupňov súčasne.

Vyššie je popísaná práca regulátora v štandardnom režime (NORMAL), t.j. zapnutie/vypnutie po jednom stupni po sebe. Regulátor môže pracovať aj v jednom z dvoch ďalších režimov: „WINDA“ alebo „STROBOSKOP“.

V prípade voľby režimu „VYHLÍDKA“ je činnosť ovládača nasledovná (príklad pre schodisko s 24 stupňami):

Vstup WD (spúšťanie pomocou spodného spínača, ktorý stlačíme pri vstupe na schody) spôsobí spustenie osvetlenia schodov v režime výťahu, čo znamená, že svetlo "beží" rýchlo po jednom kroku od posledného kroku (tj výstupy č. 24 pre príklad 24 stupňov) dole do prvého kroku, ktorý sa potom zapne natrvalo, potom znova svetlo "beží" rýchlo o jeden krok od poslednej fázy (24) na druhý, ktorý zostáva trvalo zapnutý, atď. Potom nasleduje režim trvalého svietenia všetkých stupňov a po uplynutí nastaveného času trvaného svietenie sa vždy plynule zhasne všetky stupne súčasne. Samozrejme, ak počas trvania trvalého svietenia všetkých stupňov ďalšia osoba vstúpi na schody (ovládač dostane impulz zo vstupu WD, WG alebo WP) potom počítadlo času trvaného svietenie je vynulované a začína počítať tento čas znovu – rovnako ako je to v režime NORMAL.

V tomto prípade je činnosť ovládača nasledovná: po prijatí impulzu zo vstupu WD (jedna osoba vstupuje na schody zospodu) ovládanie postupne rozsvieti jeden stupeň od spodu nahor, ale predtým, ako sa daný stupeňov trvalo rozsviete, bliká niekoľkokrát rýchlo (efekt stroboskopu). To znamená, že postupne nasleduje: niekoľkokrát rýchle blikanie stupňa č. 1, trvalé svietenie stupňa 1 niekoľkokrát rýchlo blikanie kroku č.2, trvalé svietenia stupňa číslo 2 atď. až do konca schodov. Samozrejme, ak počas trvania trvalého svietenia všetkých stupňov ďalšia osoba vstúpi na schody (ovládač dostane impulz zo vstupu WD, WG alebo WP) potom počítadlo času trvaného svietenie je vynulované a začína počítať tento čas znovu – rovnako ako je to v režime NORMAL. Samozrejme, ak je ovládač v pohotovostnom režime a dostane impulz zo vstupu WG (prvá osoba vystúpi na schody zhora), potom animácia bude podobná, ale začne od vrcholu schodov. Ak počas zapínania osvetlenia schodov dostane ovládač ďalší impulz zo vstupov (WD, WG alebo WP), to znamená, že keď druhá osoba vstúpi na schody, všetky schody sa okamžite rozsvietia a po nastavenom čase sa všetky schodiská plynule vypnú súčasne.

Výber režimu NORMAL, WINDA alebo STROBOSKOP sa vykonáva v menu ovládača.

Ovládač má dodatočný výstup pre stropné/rámové osvetlenie, ktoré sa vždy zapne s prvým stupňom a automaticky vypne s posledným stupňov.

Okrem toho, či už sme vybrali NORMAL, WINDA alebo STROBOSKOP režim, je možné nastaviť v menu vodiča varovanie o blížiacom sa konci kontinuálneho žiarenia všetkých stupňov a na najbližšom začiatku ich vyhynutia. Toto varovanie je možné vypnúť alebo vypnúť na 5 alebo 8s pred koncom konštantnej žiary. Napríklad, ak nastavíte čas (Temperature Potentiometer) na 30 sekúnd a zapnete varovanie na 5s pred koncom, situácia bude vyzerať takto. Osoba začne stúpať po schodoch, schody sa rozsvietia ako zvyčajne a keď sú všetky kroky rozsvietené, vodič začne odpočítavať súpravu 30 sekúnd. Keď prejde 25 sekúnd (30s mínus 5s), vodič pripomenie užívateľovi, že za 5 sekúnd budú schody uhasené. Toto je vhodná možnosť upozornenia, ak z nejakého dôvodu (napr. hovorenie s inou osobou) stojíme dlhšie uprostred schodov a zabúdame, že vodič odpočítava čas do východného schodiska. Funkcia tohto upozornenia je nastavená v menu vodiča.

Vstup WP – snímač na medziposchodí

Okrem toho má ovládač vstup WP. Je to vstup pre pripojenie voliteľného tretieho snímača na polpriestore. Minimálne pre fungovanie ovládania sú 2 spínače (snímače), jeden v spodnej časti a druhý na vrchole schodov. Ak však vzhľadom na konštrukciu schodov (poloposchodie) je možné na schody vstúpiť z tretieho smeru – poloposchodia – ovládač umožňuje pripojenie tretiemu snímaču (spínač) pod vstup WP ako na schéme.

Operácia je jednoduchá: keď je ovládač v pohotovostnom režime a osoba vystúpi na schody zo strany medziposchodia, všetky stupne sa naraz plynule rozsvietia a zostanú rozsvietené po nastavený čas (rovnaký čas, ktorý sme nastavili pre snímače WD a WG), po ktorom sa všetky stupňa súčasne plynulo vypnú. Samozrejme, ak počas trvania plného podsvietenia na schody vstúpi ďalšia osoba (bez ohľadu na to, z akého smeru), potom sa počítadlo času vynuluje a doba trvania úplného osvetlenia sa odpočítava znova. Podobne ako v NORMAL, WINDA alebo STROBOSCOP režimoch, ak používateľ nastavil "varovanie" o blížiacom sa konci trvalého svietenia všetkých stupňov - na 5s alebo 8s pred koncom trvaného svietenie - bude aktivovaný ako v režimoch popísaných vyššie.

Ak nepoužívame senzor na medziposchodí, potom jednoducho necháme vstup WP nepripojený.

Senzor súmraku

Ovládač má vstup pre snímač osvetlenia. Je to 2-pinový konektor "FR" umiestnený na doske ovládača vedľa potenciometra "P4". S ovládacím prvkom je senzor osvetlenie na kábli asi 2 metre s príslušným konektorom.

.

Regulátor má L3 diódu, ktorej svetlo znamená, že regulátor detekoval súmrak a je v nočnom režime. Regulér stále kontroluje osvetlenie snímača a ak je pod prahom súmraku, ide do nočného režimu, ktorý signalizuje nepretržité osvetlenie L3diode. Počas dňa, keď je vodič vypnutý z nočného režimu (L3 vyjde), zahasí akékoľvek odpočívajúce podsvietenie a spustí animáciu z WD, WG alebo WP vstupov nebude možné.

.

Iba v nočnom režime, teda len keď je tma (LED L3 svieti) je možné zapnúť podsvietenie pohotovosti (kľud) alebo spustiť animáciu po prijatí impulzu zo snímača WD, WG alebo WP. Ovládač berie do úvahy aktuálny režim (deň / noc) len pri spustení animácie, takže keď už začne, zmena režimu z nočného na denný nemá vplyv na ďalší priebeh začatej animácie - aj keď LED L3 potom zhasne, ovládač normálne dokončí animáciu.

Prahový bod súmraku sa dá nastaviť v určitom rozsahu pomocou potenciometra „P4“,

.

Ak nechceme používať senzor osvetlenia, jednoducho ho nepripojíme, potom bude ovládač stále v nočnom režime, LED L3 bude stále svietiť. Potom po celú dobu môžeme použiť podsvietenie alebo spustiť animáciu impulzom na vstupoch WD, WG alebo WP bez ohľadu na to, či je skutočne deň alebo noc.

Vstup WR – manuálne zapnutie

Ovládač má dodatočný vstup WR, ktorý slúži na ručné zapnutie osvetlenia. Pod tento vstup môžeme pripojiť dočasné ručné tlačidlo "zvonček" podľa schémy. Užívateľ má možnosť stlačením tlačidla zapnúť osvetlenie schodov (všetky stupne + stropné / rámové svetlá) natrvalo alebo na určitý čas. pri čistení schodov alebo iných prácach.

Ak chcete manuálne zapnúť osvetlenie, stlačte tlačidlo WR na dobu 0,5-1,5 sekúnd, čo spôsobí zapnutie osvetlenia na nastavený čas (možná voľba: 5, 10, 15 alebo 30 minút), po ktorom sa osvetnutie automaticky vypne bez pripomenutia. Ak však pri pripojení osvetlenia držime tlačidlo WR dlhšie, najmenej 2-3 sekúnd, osvetlenie sa pripojí trvalo až do doby, kým sa znova stlačí tlačidlo VR (alebo vypne napájanie ovládača). Indikátorom tejto funkcie je LED „L2“. Ak je zapnutá funkcia je vypnutá, ak je funkcia zapnená v časovom režime, zatiaľ čo ak dióda „L2“ svieti trvalo, funkcia sa zapne trvalo. Samotný výber času (5, 10, 15 alebo 30 minút) robíme v menu ovládača.

Manuálne pripojenie WR má vždy prioritu, to znamená, že nezáleží na tom, či je ovládač v pohotovostnom režime alebo vykonáva nejakú animáciu, ak použijeme tlačidlo WR, potom ovládanie prejde do manuálneho ovládania a po jeho ukončení prejde na pohotovosti.

Montáž je jednoduchá a podrobne popísaná v návode (na stiahnutie nižšie)

.

Užívateľ môže jednoduchým spôsobom nastaviť počet použitých výstupov (počet schodov), rýchlosť zapínania/vypínania nasledujúcich schodov, čas stabilného svietenia celej a tiež rozhodnúť, či v pohotovostnom režime majú byť schody vypnuté alebo podsvietené a do akej miery.

.

Napájanie regulátora 12VDC (nutne stabilizované), regulátor má dva momentálne uzavreté vstupy - je možné pripojiť tlačidlá na spodnej a hornej časti schodov, alebo pohybové senzory, senzitory vzdialenosti (napr. reflexné), fotobatérie (fotobunku), tlakové rohože a mnoho ďalších možností. Navyše SH3 má tretí vstup pre obsluhu prípadného polopodlažného senzora a ručný ovládací vstup WR.

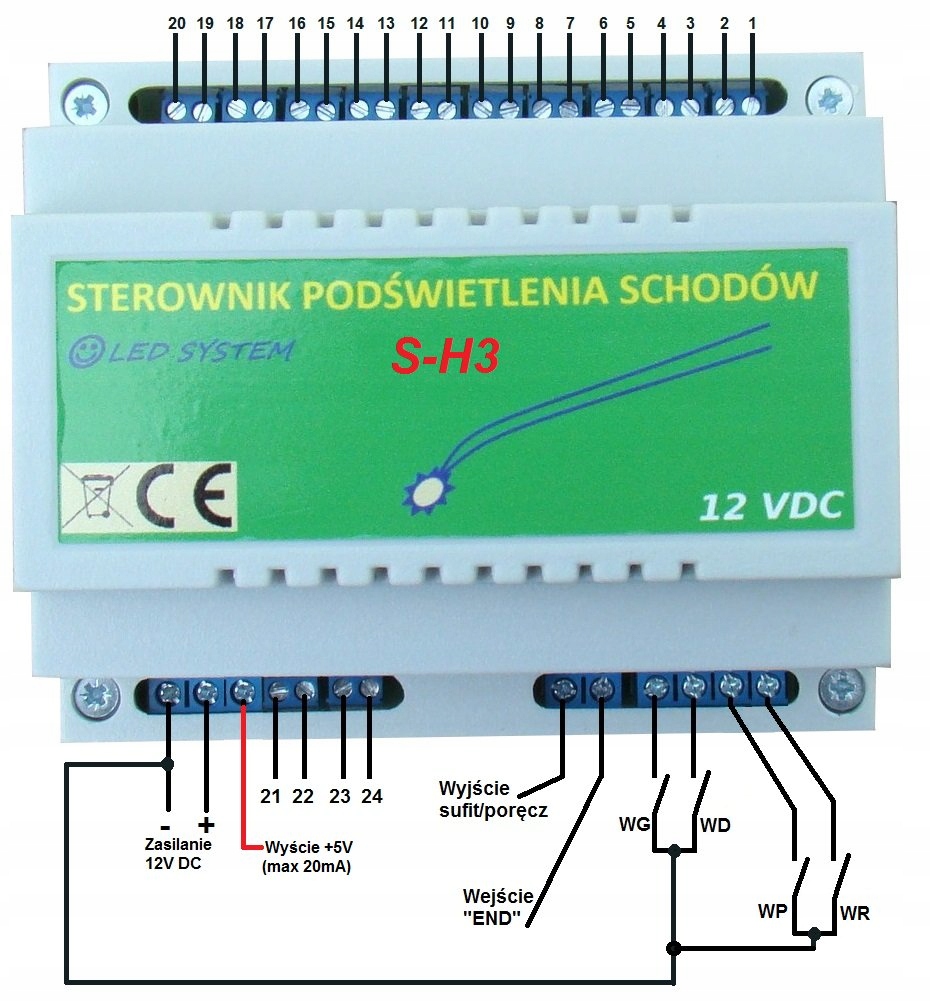

Popis vstupov a výstupov regulátora:

Z hornej časti regulátora máme výstupné konektory na schodoch od č. 1 do č.20.

Zo spodnej časti ovládača máme dve skupiny konektorov:

A vľavo dole je :

- 3-pinový napájací konektor s kolíkmi (zľava):

1. mínus napájanie 12 V
2. plus napájanie 12 V
3. voliteľný +5 V výstup pre napájanie snímačov (max. 20mA)

- menší 4 pinový výstup na schodové stupne č. 21 až č.24

.

B / v pravom dolnom rohu máme 6 pin konektor, resp. zľava tohto konektora:

- pin „Ws“ alebo výstup na osvetlenie zábradlia/strop, max 2 A,

- pin „End“ alebo vstup na konci schodov

- pin „S2“ alebo vstup WG (začiatok animácie z vrcholu schodov)

- pin „S1“ alebo uzavretý vstup WD (začiatok animácie od spodnej časti schodov)

- pin „S3“ alebo vstup WP (začiatok animácie zo strany medziposchodia)

- pin „S4“ alebo uzavretý vstup WR (ručné zapínanie)

.

Vedľa sú graficky zobrazené jednotlivé vstupy a výstupy regulátora.

WD - vypínač (senzor) na spodnej časti schodov

WG - spínač (senzor) na vrchole schodov

WP - spínač (senzor) medziposchodia (voliteľné)

WR - ručný ovládací spínač (voliteľné)

Nižšie je uvedená schéma najjednoduchšej inštalácie (bez medziposchodia a ručného pripojenia)

Nižšie je uvedená schéma úplnej montáže (vrátane medziposchodia a ručného pripojenia)

K ručnému ovládaciemu vstupu WR je potrebné pripojiť dočasné uzatváracie tlačidlo „zvonček“ podľa vyššie uvedenej schémy. Na vstupy WG, WD a WP je možné pripojiť ako ručné spínače „zvonka“, tak aj snímače, napr. pohybové senzory PIR. Je dôležité, aby sa na tieto vstupy neprivádzalo žiadne vonkajšie napätie. Samozrejme, ak nenamontujeme tlačítko/snímač WP / WR, tieto vchody ponecháme nepripojené.

.

Snímač svetla má priemer asi 6 mm, takže ho môžete ľahko skryť a esteticky namontovať.

.

Podrobnosti o montáži sú podrobne popísané v návode (nižšie)

Tu si môžete stiahnuť PDF s návodom. http://cosmogate.pl/slawek/INS/SH3.pdf

.

V balení je: ovládač, svetelný senzor a návod PDF (zaslaný e-mailom)
