Zabezpečovacia súprava INTEGRA s ústrednicou, dotykovou klávesnicou, sirénou a 7 detektormi BOSCH

Zabezpečovacia súprava INTEGRA s ústrednicou, dotykovou klávesnicou, sirénou a 7 detektormi BOSCH

V balení:

• Ústredňa Satel INTEGRA 32 - 1 ks;
• príslušenstvo (montážne kolíky, odpory, batéria, kábel k batérii);
• káblový ovládač Satel INT-TSG2-W (biela farba) - 1 ks;
• drôtový vnútorný detektor pohybu Bosch Gen2 ISC-BPR2-W12 – 7 ks;
• káblový externý optoakustický signalizátor Satel SP-4001 R – 1 ks;
• povrchová kovová skriňa Pulsar AWO220 s transformátorom TRP 40VA – 1 ks;
• bezúdržbový akumulátor 12 V 7Ah – 1 ks

❗ Návod na obsluhu a montáž na stiahnutie v sekcii "dodatkové informácie" v dolnej časti stránky.

Ovládací panel je možné nakonfigurovať 2 spôsobmi: pomocou DLOADX (požadovaný kábel USB-RS alebo DB9F/RJ-KPL - nie je súčasťou balenia) a z úrovne manipulátora (použitie sekvencií kľúčov v servisnom menu).

❗ Detektor sa predáva bez držiaka, ktorý je možné zakúpiť samostatne. K dispozícii sú: univerzálny držiak (nástenný), špeciálny držák B335 (nástěnný), dedikovaný držiek B338 (stropný).

Káblová zabezpečovacia súprava INTEGRA Je to pokročilé riešenie, ktoré kombinuje Alarmové funkcie s možnosťou realizácie Domáce automatizácie a kontroly prístupu.

Vďaka širokej škále rozširujúcich modulov je možné prispôsobiť ich možnosti aktuálnym potrebám – od malých systémov až po rozsiahle inštalácie. GSM a TCP/IP.

Zabezpečovacia ústredňa Satel INTEGRA 32 Podporuje 8 až 32 vstupov a 8 až 32 programovateľných výstupov. Má vstavaný telefónny záznamník Ovládanie systému je možné pomocou LCD klávesníc, zónových klávesnic, diaľkových ovládačov a bezdotykových kariet, ako aj na diaľku – pomocou počítača alebo mobilného telefónu.

✅ VLASTNOSTI PRODUKTU (INTEGRA 32):

• Podpora 8 až 32 vstupov (štandardne 8 vstupov, rozšíriteľné na 32)
• Možnosť rozdelenia systému na 16 zón, 4 oddiely
• Podpora 8 až 32 programovateľných výstupov
• Komunikačné zbernice na pripojenie ovládačov a rozširujúcich modulov
• Vstavaný hlasový komunikátor s funkciou monitorovania, hlasového upozornenia a diaľkového ovládania
• Ovládanie systému pomocou LCD klávesníc, zónových klávesnic, diaľkových ovládačov a bezdotykových kariet a na diaľku pomocou počítača alebo mobilného telefónu
• 28 nezávislých časovačov pre automatické ovládanie
• Funkcie kontroly prístupu a domácej automatizácie
• Pamäť 439 udalostí s funkciou tlače
• Podpora až 64+4+1 užívateľov
• Port RS-232 - konektor RJ
• Možnosť aktualizácie softvéru pomocou počítača
• Integrovaný 1,2 A napájací zdroj s nabíjaním a diagnostikou batérie
• možnosť neohlásiť poruchu servera SATEL do zabezpečovacej ústredne (INTEGRA Firmware 1.16 alebo novší)

✅ TECHNICKÁ ŠPECIFIKÁCIA (INTEGRA 32):

• Programovateľné káblové vstupy: 8
• Maximálny počet programovateľných vstupov: 32
• Programovateľné káblové výstupy: 8
• Maximálny počet programovateľných výstupov: 32
• Napájacie výstupy: 3
• Dopravné zbernice: 1+1
• Počet manipulátorov: 4
• Počet rozširujúcich sa: 32
• Počet oddielov: 4
• zóny: 16
• Telefónne čísla na oznamovanie: 8
• Hlasové správy: 16
• Textové správy: 32
• Používatelia + administrátori: 64+4
• Počet časovačov: 28
• Pamäť udalostí: 439
• Zaťažiteľnosť vysokoprúdových programovateľných výstupov: 2 A
• Zaťažiteľnosť programovateľných výstupov nízkeho prúdu: 50 mA
• Zaťažiteľnosť výstupu +KPD: 0,5 A
• Zaťažiteľnosť výstupu +EX (+EX1 a +EX2): 0,5 A
• Zaťažiteľnosť výstupu AUX: 0,5 A
• Stupeň ochrany podľa EN 50131: Grade 2
• Trieda ochrany životného prostredia podľa EN50130-5: II
• Prevádzková teplota: -10 °C …+55 °C
• Maximálna vlhkosť: 93% (±3%)
• Napájacie napätie: 18 V AC (±15%), 50-60 Hz
• Odporúčaný transformátor 40 VA (nie je súčasťou balenia)
• Prúdová spotreba: 127 mA (v pohotovostnom režime), 234 mA(max.)
• Napätie hlásenia poruchy batérie: 11 V (±10%)
• Vypínacie napätie batérie: 10,5 V (±10%)
• Nabíjací prúd batérie: 400/800 mA
• Prúdový výkon napájacieho zdroja: 1,2 A
• Výstupné napätie napájacieho zdroja: 10,5…14 V DC
• Rozmery elektronickej dosky: 173 × 106 mm
• Hmotnosť: 211 g

Bezdrôtová centrála Satel INT-TSG2-W (farba krytu: biela) Je určený pre zabezpečovacie systémy INTEGRA, INTEGR Plus a VERSA. Vlastníctvo 4,3" kapacitný sklenený displej s podporou gest a Viacúrovňové grafické rozhranie (až 24 ďalších obrazoviek), ktorý umožňuje prispôsobiť zariadenie podľa potrieb používateľa. Môžete si vybrať veľkosť ikon a ich umiestnenie, ako aj prispôsobenie ich vzhľadu priradenej funkcii. Nastavíte farbu písma, podsvietenie, ikony a dokonca aj pozadie obrazovky!

Okrem základných príkazov na zapnutie a vypnutie pohotovostného režimu, INT-TSG2 umožňuje jedným príkazom spustiť aj zložité sekvencie príkazovacích znakov vďaka funkciám MAKRO. To umožňuje používanie Funkčnosť inteligentného domu (dostupné v ústrednách INTEGRA).

Použitý procesor novej generácie je až 4-krát rýchlejší v porovnaní s predchádzajúcim modelom (INT-TSG).

Manipulátor tiež poskytuje Rýchly a jednoduchý prístup k informáciám o aktuálnom stave systému. Vďaka možnosti zobrazenia informácií na šetriči obrazovky stačí jeden pohľad, aby ste vedeli, či je zabezpečovací systém v pohotovosti, aký je čas atď. Ukážka fotografií.

✅ V spolupráci s centrálami Integra a Integra Plus poskytujú 2 programovateľné káblové vstupy:

• podpora detektorov typu NO a NC, ako aj detektorov rolety a vibrácií;
• podpora konfigurácií EOL, 2EOL a 3EOL (3EOL v prípade spolupráce s ústrednicou INTEGRA Plus);
• Programovanie hodnôt parametrických odporov.

✅ TECHNICKÁ ŠPECIFIKÁCIA (INT-TSG2-W):

• 4,3" kapacitný sklenený dotykový displej s podporou gest
• Rozlíšenie: 480 × 272, zobrazenie 16,7 milióna farieb (true color)
• viacúrovňové grafické rozhranie prispôsobiteľné potrebám používateľa (až 24 ďalších obrazoviek)
• Možnosť konfigurácie a prispôsobenia obrazoviek rozhrania podľa potrieb používateľa
• Viac ako 20 prednastavených grafických tém
• Možnosť vytvoriť si vlastnú kompozíciu
• Widgety umožňujúce obsluhu klávesnice, ovládanie zabezpečovacieho systému a automatizačných zariadení pripojených k zabezpečovacej ústredni
• ovládanie systému pomocou príkazov MAKRO, ktoré spúšťajú v ústredni rad rôznych funkcií (vrátane automatizácie budov)
• Možnosť rýchleho spustenia alarmov ÚTOK, POŽAR, POMOC
• Spolupráca s ústredňami INTEGRA (INTEGRA Firmware 1.20 alebo novší) a VERSA (VERSA Firmware1.10 alebo novšia)
• šetrič obrazovky s možnosťou zobrazenia hodín, dátumu, stavov systémových prvkov (zón, vstupov, výstupov), teplôt (INTEGRA, INTEGRA Plus)
• Možnosť zobrazenia prezentácie (fotorámček)
• LED diódy informujúce o aktuálnom stave systému umiestnené nad obrazovkou
• 2 programovateľné drôtové vstupy (podporené len riadiacimi panelmi INTEGRA a INTELEGRA Plus): detektory NO a NC a detektory valcov a vibrácií; konfigurácie EOL, 2EOL a 3EOL (3EOL v prípade spolupráce s INTEPERA a ovládacím panelom); programovanie parametrických odporov
• Vstavaný piezoelektrický snímač pre akustickú signalizáciu
• Možnosť nastavenia hlasitosti alarmu a podsvietenia obrazovky s rozdelením "deň / noc"
• Vstavaná čítačka pamäťových kariet microSD (ukladanie fotografií do fotorámikov, pozadia dodatočných obrazoviek) - podpora kariet MicroSD, MicroSDHC (nie je súčasťou balenia)
• Sabotačný kontakt reagujúci na otvorenie krytu a odpojenie od steny
• Dostupný aj v čiernej farbe (INT-TSG2-B)
• Trieda ochrany životného prostredia podľa EN50130-5: II
• Stupeň ochrany podľa EN 50131: Grade 3
• Prevádzková teplota: -10 °C …+55 °C
• max. vlhkosť: 93% (+/- 3%)
• Napájacie napätie: 12 V DC
• Prúdový odber: 100 mA (v pohotovostnom režime), 140 m A (max.)
• Rozmery puzdra: 120 × 92 × 14 mm
• Hmotnosť: 160 g

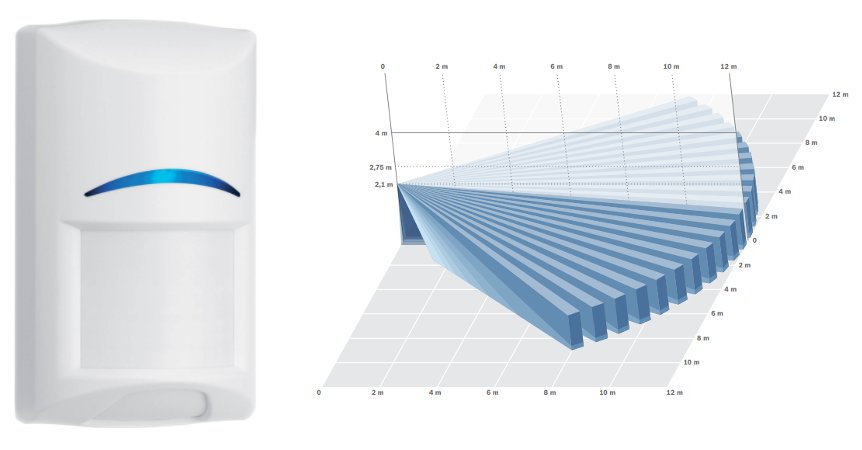

Káblový vnútorný PIR detektor pohybu Bosch Gen2 ISC-BPR2-W12 užíva 2 Fresnelove šošovky Zabezpečuje ostrý obraz v celom zornom poli a vysokú účinnosť detekcie narušiteľov. vysoká hustota (77 zón) v 7-vrstvovej konštrukcii, a nastaviteľná plocha šošovky priamo pod zariadením umožňuje konfiguráciu 3 ďalšie kontrolované zóny. Vylepšené parametre monitorovania zóny priamo pod strojom a oblasti monitorovania radov 12 m x 12 m Umožnili nám dosiahnuť väčší dosah. na celom povrchu. Ďalšou výhodou snímača je umiestnená v zadnej časti krytu vodováha, ktorá umožňuje Presné nastavenie snímača.

✅ Spracovanie FSP (First Step Processing) Takmer. Okamžitá reakcia na prítomnosť človeka bez generovania falošných poplachov z iných zdrojov. Citlivosť závisí od analyzovaných parametrov signálu: amplitúdy, polarizácie, sklonu a času. To eliminuje potrebu výberu úrovne citlivosti inštalatérom, čo prispieva k jednoduchej inštalácii a spoľahlivosti.

✅ Optická komora a elektronika sú hermeticky uzavreté v čelnej doske s ochranným krytom, ktorý zabraňuje poškodeniu počas montáže. Vďaka tomu nie je činnosť detektora ovplyvnená ani cirkuláciou vzduchu a hmyzom. Detektor Samostatne upravuje svoju citlivosť, takže môže identifikovať votrelcov pri prakticky akejkoľvek teplote.

❗ Detektor nemá možnosť ignorovať domáce zvieratá. ❗

✅ VLASTNOSTI PRODUKTU (Gen2 ISC-BPR2-W12):

• Dynamická teplotná kompenzácia - vynikajúci výkon detekcie v akýchkoľvek podmienkach
• Dosah na celú plochu 12 × 12 m
• Uhol pohľadu: 85 stupňov
• Nastavenie citlivosti
• Analýza prvého kroku (FSP)
• Testovacie funkcie
• Odolnosť voči rušeniu RFI
• Možnosť zmeny montážnej výšky bez potreby dodatočného nastavovania - skrátenie času inštalácie a zníženie počtu falošných poplachov
• Samosvorné puzdro a integrovaná bublina - skrátený čas montáže
• Spracovanie signálu

✅ TECHNICKÁ ŠPECIFIKÁCIA (Gen2 ISC-BPR2-W12):

• Typ optiky: Fresnel
• Odporúčaná montážna výška: 2.2 - 2,75 m
• Trieda ochrany: Grade 2
• Prevádzková teplota: -30 ° C... +55 ° C
• Napájanie: 9~15 V DC
• Max. odber prúdu: 18 mA
• Rozmery: 105 × 61 × 44 mm

Káblový optoakustický signalizátor Satel SP-4001 R je vybavený Super jasné LED diódy a piezoelektrický snímač. Na výber je 1 z 3 typov modulovaného zvukového signálu s intenzitou 120 dB, Okrem toho sa môže nezávisle spustiť optický a akustický signál.

Má tiež bezpečnostnú funkciu. Protisabotážne Vďaka vhodnej impregnácii je elektronika odolná aj voči vplyvom drsných podmienok prostredia.

Signálka je určená na montáž vonku. Kryt signalizátora je vyrobený z polykarbonátu, čo zaisťuje vysokú mechanickú pevnosť a estetický vzhľad zariadenia.

✅ VLASTNOSTI PRODUKTU (SP-4001R):

• Akustická signalizácia: piezoelektrický snímač
• Optická signalizácia: super jasné LED diódy
• vnútorný kovový kryt
• Antisabotážna ochrana proti odtrhnutiu od podlahy a otvoreniu

✅ TECHNICKÁ ŠPECIFIKÁCIA (SP-4001R):

• Hladina akustického tlaku (zo vzdialenosti 1 m): do 120 dB
• Trieda životného prostredia podľa EN50130-5: III
• Farba krytu: červená
• Prevádzková teplota: -35 ° C... +55 ° c
• max. vlhkosť: 93% (±3%)
• Napájacie napätie: 12 V DC (±15%)
• max. prúdový odber: 40 mA (optická signalizácia), 230 m A (akustická signalzácia),270 m (opticko-akustický signál)
• Rozmery: 148 × 254 × 64 mm
• Hmotnosť: 890 g

Pulsar AWO220 je súčasťou systémov SSWiN, KD, atď. Je určená na montáž (v závislosti od modelu):

• dosky zabezpečovacej ústredne a voliteľne prídavné moduly,
• riadiaci systém KD a prídavné moduly,
• rádiového alebo GSM vysielača, voliteľne modulu vyrovnávacieho zdroja,
• iných špecializovaných zariadení.

Toto puzdro je náhrada Satelit OMI-2. Rozdiel je v použitej norme a ochrane proti sabotáži, spôsobe uzatvárania skrinky, vzdialenosti od steny.

➡ AWO - spĺňajú požiadavky normy EN60950-1:2007, majú jednorazové sabotážne zabezpečenie (otvorenie).

➡ OMI - spĺňajú požiadavky normy EN50131 Grade 3, majú dvojité zabezpečenie proti sabotáži (otvorenie, odtrhnutie), otváranie krytu typu "C", väčšia vzdialenosť od steny ako AWO.

Skriňa je prispôsobená na montáž na rovnom povrchu vo zvislej polohe.

✅ VLASTNOSTI PRODUKTU (AWO220):

• Použitie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• Anti-sabotážna ochrana: tamper - otvorenie krytu
• Poznámky: povrchová skriňa, s transformátorom, uzatváranie – skrutkovanie x4, vzdialenosť od steny 8 mm
• Vnútorné použitie

✅ TECHNICKÁ ŠPECIFIKÁCIA (AWO220):

• Miesto pre batériu: 17Ah/12 V
• Transformátor TRP 40VA/16 V/18 V
• Zaťažiteľnosť výstupu TAMPER max.: 500 mA @50 V DC
• Vyhotovenie: plech DC01, hrúbka 0,7 mm; antikorózna ochrana; farba RAL 9003
• Stupeň ochrany: IP20
• Prevádzková teplota: -10 ° C... +40 °
• Relatívna vlhkosť: 90% RH max.
• Napájacie napätie: 230 V AC / 50 Hz

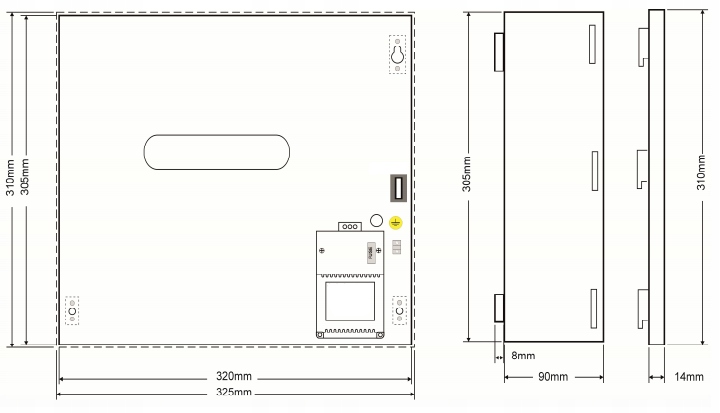

• Vonkajšie rozmery skrinky: 320 × 305 × 90+8 mm [+/-2 mm]
• Vonkajšie rozmery čela: 325 × 310 mm [+/-2 mm]
• Čistá hmotnosť: 3 kg

Bezúdržbová batéria 12 V 7Ah:

• Menovité napätie 12 V
• Menovitá kapacita 7Ah
• Rozmery: 151 × 65 × 94 mm (dĺžka/šírka/výška), celková výška: 100 mm
• Hmotnosť 2,0 kg
