Súprava pre posuvné brány FAAC 740 DELTA 2 je ideálnym riešením pre vchodové brány

Pohony FAAC 740 DELTA 2 sa vyznačujú:

• Rýchla a jednoduchá inštalácia vďaka integrovanej riadiacej jednotke
• Zjednodušené programovanie pomocou displeja
• Samosvorný pohon - nevyžaduje použitie elektromagnetického zámku ani v prípade výpadku napájania
• V prípade výpadku napájania sa zariadenie odomkne kľúčom, čo umožňuje ručné otvorenie a zatvorenie brány
• Magnetické koncové spínače

Zloženie kompletnej súpravy pripravenej na montáž:

• Pohon 740 so zabudovanou riadiacou jednotkou 748 D
• 2-kanálový rádiový prijímač RP 868 MHz
• Enkóder proti rozdrveniu (detekuje prekážky)
• Fotobunky XP20D s dosahom 20 m
• 5mb kovová / nylonová ozubená lišta
• lampa Kruhová signalizačná páska LED s univerzálnou základňou 230 V
• Magnetické koncové spínače
• Kľúč na núdzové otvorenie (v prípade výpadku napájania)
• Sada upevňovacích prvkov
• Podstavec pod valček
• Záručný list
• Montážny návod v poľštine (na stiahnutie)
• Bezplatná technická pomoc

ŠPECIFIKÁCIA FAAC:

Pohon 740 so zabudovanou riadiacou jednotkou 748D

Napájanie 230 V (+6% - 10%) 50 Hz

Spotreba energie 350 W

Spotreba prúdu 1,6 A

Max. ťahová sila 450N

Max. krútiaci moment 18Nm

Ozubené koleso Z16

Rýchlosť posuvu 12 m/min.

Magnetický koncový spínač

Tepelná ochrana 140 °C

Stupeň ochrany IP 44

Hmotnosť 10 kg

Rozsah prevádzkovej teploty -20 °C + 55 °C

Modely 740 sú určené na automatizáciu vstupných brán s maximálnou dĺžkou 15m a hmotnosťou do 500 kg. Motory 230 V, ktoré sa v nich používajú, poskytujú väčší pracovný výkon ako v modeloch 12/24 V a ich konštrukcia je založená výlučne na kovových prevodoch a precíznosti hlavného hriadeľového ložiska zaručuje spoľahlivú prevádzku posuvných brán akéhokoľvek dizajnu po mnoho rokov.

Riadiaca jednotka 748D

Ústredňa 748D poskytuje možnosť výberu a programovania všetkých prevádzkových parametrov a navyše je vybavená funkciami, ktoré zvyšujú použiteľnosť, bezpečnosť a kultúru práce, ako sú: čiastočné otvorenie (tzv. možnosť brány - prechod pre chodcov), nastaviteľné spomalenie a brzdenie pred zastavením brány, signalizácia pravidelnej údržby (počítač pracovných cyklov) a mnoho ďalších.

2-kanálový interný prijímač RP 868MHz

• Prijímač so vstavanou anténou,
• pracovná frekvencia 868MHz,
• napätie napájané z ústredne cez konektor 20/30 Vdc,
• prúdový odber 20mA,
• pamäť 250 pilotov,
• Pripojenie: rýchlospojka

Ochrana proti rozdrveniu - ENKODER

FAAC GENIUS Blizzard 500 ENC pohon s integrovaným snímačom (snímače proti rozdrveniu). Keď sa brána stretne s prekážkou počas pohybu, automaticky sa zastaví, aby sa zabezpečila bezpečnosť používateľov

Fotobunky XP20D s dosahom 20m

Na povrchovú inštaláciu alebo na stĺp. Smerová fotobunka so samonastavovaním.

Technické údaje:

• Prevádzkový rozsah: 20m
• Rozmery: 35 × 105 × 25 mm
• Čas oneskorenia: 13ms
• Prúdová spotreba: 50mA
• Stupeň ochrany: IP54
• Typ kontaktu: N.C.
• Maximálne zaťaženie kontaktov: 60mA/24Vdc
• Napájanie 24Vdc/24Vac

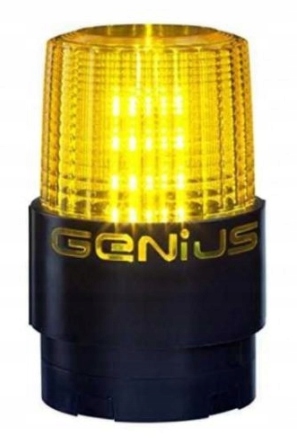

Okrúhle LED signalizačné svetlo s univerzálnou základňou 230/24 V

• Upozorňuje, že brána bola uvedená do pohybu
• Bezpečnostný prvok, najmä po zotmení, keď je pri bráne tma

Polyamidové lišty s kovovým jadrom pre maximálnu hmotnosť brány 300 kg

• Tichá prevádzka
• Spôsob upevnenia: skrutkovanie na farmy (skrutky na plech)

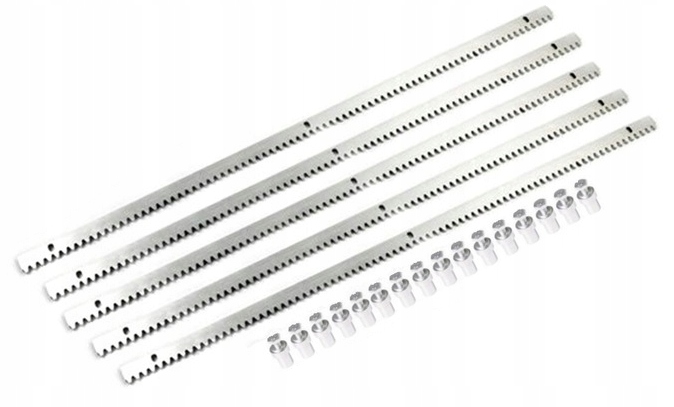

Pozinkovaná kovová ozubená lišta

• Sada dištančných puzdier pre každú lištu
• Hrúbka ozubenej lišty 8 mm
• Spôsob upevnenia: zváranie

V prípade chýbajúcich informácií o ozubenom lišty, priložíme pozinkovaný kovový pás.

Montážne prvky

• magnetické koncové spínače,
• kľúč na núdzové otvorenie (v prípade výpadku napájania),
• súprava upevňovacích prvkov,
• základňa pre valček,
• záručný list,
• Návod na montáž

Pripravený na montáž pohon FAAC 740 DELTA 2.
