Pohonná súprava pre posuvné brány do 800 kg

Model: COMUNELLO - FORT 800 24 V ENTRY

Výrobca označenie súpravy: GKFT080ELB930 A

NOVÝ model na rok 2020

Výrobca pohonu je 100% talianska značka COMUNELLO V priemysle uznávaná ako Premium značkaSpoločnosť existuje od roku 1965 a odvtedy získala skúsenosti vo výrobe zariadení a dielov pre automatizáciu brán a okien.

Určujúcim faktorom pohonov COMUNELLO je Najvyššia kvalita a moderný dizajn Vypracované talianskymi dizajnérmi.

Valce zo série FORT Integrovaná riadiaca jednotka ponúka širokú škálu funkcií, vrátane fáz spomaľovania a programovania prevádzkovej doby, ktoré umožňujú ľahké nastavenie a ovládanie.

Motorová prevodovka FORT 800 Vlastníctvo Motor na jednosmerný prúd Motor je vybavený enkóderom, ktorý informuje riadiacu jednotku o aktuálnej polohe brány a jej rýchlosti. To umožňuje plnú kontrolu pohonu a najvyšší stupeň bezpečnosti a rýchlosti reakcie na prekážky.

Možnosť napájania pohonu z vyhradenej batérie (voliteľná možnosť), ktorá sa inštaluje pod kryt pohonu (je tu špeciálne miesto na jej montáž). Batéria umožňuje normálnu prevádzku pohonu počas výpadkov v sieťovom napájaní. Po obnovení sieťového napájanie sa batéria automaticky dobíja.

Technické údaje

• Napájanie: 230 V AC 50 Hz
• Napájanie motora: 24VDC
• Max. príkon: 5,6 A
• max. výkon: 150 W
• Hmotnosť: 12,0 kg
• Max lineárna rýchlosť: 0,28 m/s (16,80 m/min)
• ťahová sila: 750 N
• Max. hmotnosť brány: 800 kg
• Trieda ochrany: IP 44
• Modul prevodovky: M4

Elektromechanický spínačy predstavuje konvenčné, jednoduché a spoľahlivé riešenie detekcie extrémnych poloh brány (otvorené - zatvorené).

Ovládač HP Užívateľské rozhranie je tvorené radom LED diód s popismi a ikonami, 2 tlačidlami (SELECT a SET), 4 mikrospínačmi a 3 potenciometrami (SPEED, SENS, SLOWING) pre rýchlosť, citlivosť, spomalenie.

Rádiový prijímač Modul COMUNELLO pracujúci v pásme 433 MHz s variabilným kódom zabudovaným do ovládača umožňuje načítať až 120 ks diaľkových ovládaní COMUNELLI.

Súčasťou balenia sú 2 2-kanálové diaľkové ovládače Jeden z nich je možné naprogramovať na ovládanie plného otvorenia brány a druhý na funkciu "vratka" - teda čiastočné otvorenie brány.

Nový model pre rok 2020 ponúka celý rad významných konštrukčných zmien:

- zvýšená maximálna rýchlosť pojazdu brány na 16,80 m/min

- vylepšený systém odblokovania (zámok v odblokovacom držadle chránený posuvnou klapkou)

- 4 (namiesto 2) upevňovacie body pohonu k základni

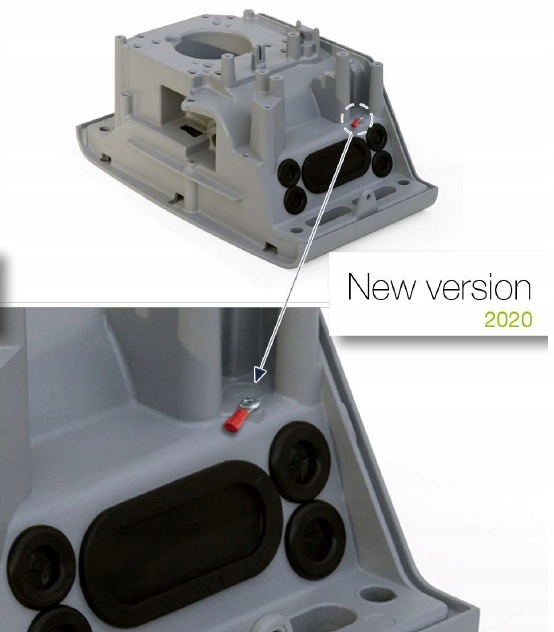

- väčší počet káblových priechodov utesnených tlmičmi

- nainštalované uzemnenie

- 25% zosilnená konštrukcia tela

- nový, zosilnený kryt pohonu

- vylepšené ložisko hriadeľa

- zmenený kryt ozubeného kolesa

V ponuke súpravy je:

- pohon 24VDC s enkodérom – 1 ks

- montážna základňa, mechanické koncovky – 1 ks

- kľúč na odomknutie pohonu – 2 ks

- ovládač CU24 HP – 1 ks (inštalovaný)

- rádiový prijímač -1 ks (inštalovaný)

- diaľkový ovládač VICTOR 2-kanálový sivý – 2 ks

- výstražná tabuľka na montáž na bránu - 1 ks

- poľský návod na rýchlu inštaláciu a uvedenie do prevádzky

- doklad o kúpe

Prezentačné video na kanáli YOUTUBE
