Sada Nice WINGO5000 pre 2-krídlové brány s dĺžkou krídla do 3,5 m

Model WINGO5000 od spoločnosti NICE je nástupcom pohonov: WINGO-L a WINGO. Dôležitou vlastnosťou, ktorá sa líši od svojich predchodcov, je možnosť montáže na stĺpiky, až do hĺbky 22 cm zabudovania brány. Štandardne je pohon vybavený koncovým spínačom na otváranie. Určený pre automatizáciu krídlových brán s ťahovou silou 1700 N, dĺžkou krídla nepresahujúcou 3,5 m a hmotnosťou do 200 kg. Je vybavená multifunkčnou riadiacou jednotkou, ktorá umožňuje pripojenie všetkých možných bezpečnostných a riadiacich zariadení. V štandarde má tiež funkciu vrátka (čiastočné otvorenie brány), možnosť pripojenia dvoch fotolínií a elektrického zámku. Prácu uľahčuje jemný štart a plynulé uvoľnenie. Ochrana proti rozdrveniu v prípade akejkoľvek prekážky okamžite zmení smer pohybu brány a v prípade výpadku napájania umožňuje pohodlný, jednoduchý cylinder s kľúčom núdzové odpojenie brány.

Technické údaje:

• Napájanie: 230 V
• Odber energie: 120 W
• Prúdový výkon: 0,5 A
• Vstavaný kondenzátor: 5 uF
• Stupeň ochrany: IP44
• Tepelná ochrana: 140 °C
• Zdvih: 470 mm
• Ťažná sila: 1700 N
• Lineárna rýchlosť: 0,013 m/s
• Prevádzková teplota: -20 °C +50° C
• Intenzita práce: 30%
• Hmotnosť: 6 kg

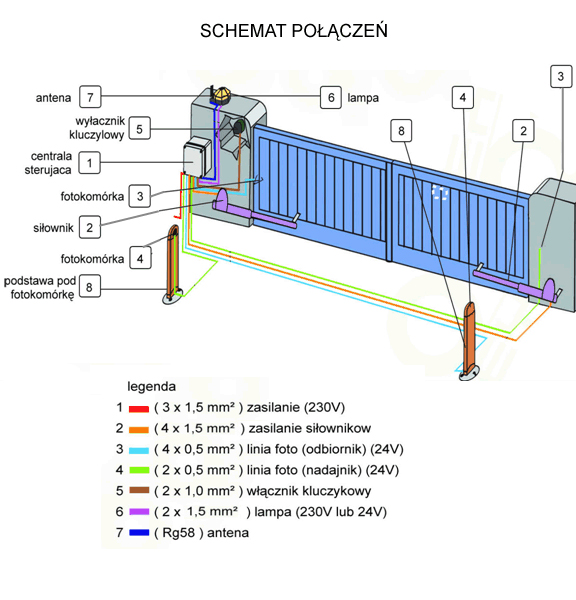

Schéma ukazuje spôsob pripojenia príslušenstva, ktoré sa môže použiť v automatizácii brán.

Nie všetky zobrazené položky sú súčasťou ponúkanej sady.

Zloženie súpravy nájdete na konci popisu položky.

Aktuátory v najnovšej verzii s vložkou s kovovým odblokovacím kľúčom.

Riadiaca jednotka MC800:

• Napájanie: 120/230 V~50/60 Hz
• Menovitý príkon zo siete: 900 W
• Výstup výstražného svetla: 1 výstražné svetlo (120/230 V, 21 W lampa)
• Výstup elektrického zámku: 1 elektrický zámok 12 Va max 15 VA
• Výstup kontrolky otvorenej brány: 1 lampa 24 V max. 4 W (výstup môže ovládať aj malé relé)
• Výstup BLUEBUS: 1 výstup s maximálnym zaťažením 15 jednotiek Bluebus (maximálne 6 párov fotobuniek MOFB alebo MOFOB + 2 páry fotobunky MOFB, alebo MOfob adresované ako otváracie zariadenia + maximálne 4 riadiace jednotky MOMB alebo MOTB)
• Vstup STOP: pre normálne uzavreté, normálne otvorené alebo konštantné kontakty 8,2 kΩ; pri automatickom načítaní zariadení (každá zmena v porovnaní so načítaným stavom vyvoláva príkaz „STOP“)
• Vstup SBS: pre normálne otvorené kontakty (zatvorenie kontaktu vyvoláva príkaz Step By Step)
• Vstup OPEN: pre normálne otvorené kontakty (zatvorenie kontaktu vyvoláva príkaz OPEN)
• Vstup CLOSE: pre normálne otvorené kontakty (zatvorenie kontaktu vyvoláva príkaz ZATVORIŤ)
• Rádiový konektor" Sm konektor pre prijímače
• Vstup ANTENA pre rádiový signál: 50 Ω pre kábel typu RG58 alebo podobné
• Programovateľné funkcie: 8 funkcií typu ON-OFF a 8 nastaviteľných funkcií
• Funkcie v automatickom načítavaní: Automatické rozpoznanie zariadení pripojených k výstupu BlueBus; automatické rozpoznanie typu zariadenia pripojeného k svorke „STOP“ (NO, NC alebo odpor 8,2 KΩ alebo dvojité lišty 4K1); automatické rozoznanie zdvihu krídla a automatický výpočet bodov uvoľnenia a čiastočného otvorenia
• Prevádzková teplota: -20 °C ÷ +55 °C
• Použitie v mimoriadne kyslých alebo slaných alebo potenciálne výbušných atmosférach: nie
• Stupeň ochrany: IP 54 s plným krytom
• Rozmery: 310 × 232 × 122 mm
• Hmotnosť: 4,1 kg

Súprava obsahuje:

• Aktuátor Wingo5000 s koncovými spínačmi pri otváraní – 2 ks
• Riadiaca jednotka MC800
• Rádiový prijímač
• Diaľkové ovládanie podľa vášho výberu (pozri priložené fotografie) - 1 ks.
• Kľúčový spínač EKS
• Kľúč na núdzové otvorenie (v prípade výpadku napájania) - 2 ks.
• Súprava upevňovacích prvkov vrátane výložníkov na valce
• Záručný list*
• INSTRUKCJA MONTAŻOWA

Informácie o zvolenom modeli diaľkového ovládania uveďte pri vypĺňaní nákupného formulára v poli "Dôležité informácie pre predajcu". V prípade chýbajúcich informácií, výber urobíme sami.

Súpravu je možné nakonfigurovať podľa Vašich potrieb: môžete si zakúpiť ďalšie diaľkové ovládače a iné príslušenstvo (napr. výstražné svetlo, súpravu fotobuniek).

*36-mesačná záručná lehota je podmienená vykonaním jednej platenej kontroly (pre automatizáciu „vlastníctva“) licencovaným inštalatérom Nice medzi 10. a 12. mesiacom od dátumu zakúpenia výrobku používateľom alebo dvoma platenými kontrolami (10-12 a 22-24 mesiacov od dátuma zakúpenie) pre automatizácie s vysokou záťažou, čo musí byť potvrdené príslušným záznamom v záručnom liste.

Automatizácia pre intenzívnu prácu, to je:

• Všetky priemyselné pohony Nice pre sekcionálne/rolovacie brány vrátane SUMO, SOON
• Všetky modely Nice bariér: WIDEM, WIDEm, WIDEL, SBAR, M3BAR, M5BAR,M7BAR, L
• Pohonné jednotky pre posuvné brány: TH1500, RB1000/1000P, RUN, TUB
• pohony pre krídlové brány: TO4024/5024/5024HS/6024HS/7024, HY7024, HK7024/7024HS/7224/7224HS, ME3024/3024HS, BM4024, BM5024
