Nice M-FAB (METRO 3000) pre 2-krídlové brány s krídlom 3 m a 600 kg

podzemná inštalácia

Technické údaje:

• Napájanie / napájanie motora: 230 / 230 V
• Menovitý výkon odber jeden motor: 250 W
• Menovitý prúdový odber jedného motora: 1,2 A
• Stupeň ochrany: IP67
• Tepelná ochrana: 140 °C
• Menovitá rýchlosť: 1,14 ot./min.
• Prevádzková teplota: -20 °C +50° C
• Intenzita: 200 cyklov/deň
• Hmotnosť jedného valca: 11 kg
• Maximálna hmotnosť krídla: 300 kg
• Maximálna dĺžka jedného krídla: 3,0 m
• Rozmery: 372 × 306 × 143 mm

Elektromechanické pohony na podzemnú montáž pre brány s dĺžkou krídla do 3,0 m a hmotnosťou do 600 kg.

Nové, ešte masívnejšie a odolnejšie základové boxy. Plne kompatibilný s predchádzajúcou sériou Metro 3000.

Samobrzdový valec s koncovým dorazovým zariadením pri zatváraní.

Žiadne zváranie krytov umožňujúce zvýšenie trvanlivosti a pevnosti: Nové, lisované Krabice Jednodielne, vyrobené z Z nehrdzavejúcej ocele (MECX), ideálne pre použitie v extrémnych podmienkach a v novom (kataforéza) (MECF), vysoko odolné voči korózii, v oboch sa vyskytuje Mechanický doraz otvárania.

Spoľahlivý a odolný: Motory sú postavené z odolných vnútorných komponentov, vyrobených z ocele a bronzových zliatin. Nové telo - tlakové liatie hliníka, hermetické IP67.

Maximálna sloboda výberu: Odomknutie zvnútra a zvonku, dva modely: odomknite pomocou kľúča alebo páky ľubovoľne kombinované a ľahko spustiteľné jednou rukou.

Jednoduché použitie: Štandardný uhol otvorenia max. 110°, voliteľne až 180° pri použití MEA1.

Schéma ukazuje spôsob pripojenia príslušenstva, ktoré sa môže použiť v automatizácii brán.

Nie všetky zobrazené položky sú súčasťou ponúkanej sady.

Zloženie súpravy nájdete na konci popisu položky.

Riadiaca jednotka MC800:

• Napájanie: 120/230 V~50/60 Hz
• Menovitý príkon zo siete: 900 W
• Výstup výstražného svetla: 1 výstražné svetlo (120/230 V, 21 W lampa)
• Výstup elektrického zámku: 1 elektrický zámok 12 Va max 15 VA
• Výstup kontrolky otvorenej brány: 1 lampa 24 V max. 4 W (výstup môže ovládať aj malé relé)
• Výstup BLUEBUS: 1 výstup s maximálnym zaťažením 15 jednotiek Bluebus (maximálne 6 párov fotobuniek MOFB alebo MOFOB + 2 páry fotobunky MOFB, alebo MOfob adresované ako otváracie zariadenia + maximálne 4 riadiace jednotky MOMB alebo MOTB)
• Vstup STOP: pre normálne uzavreté, normálne otvorené alebo konštantné kontakty 8,2 kΩ; pri automatickom načítaní zariadení (každá zmena v porovnaní so načítaným stavom vyvoláva príkaz „STOP“)
• Vstup SBS: pre normálne otvorené kontakty (zatvorenie kontaktu vyvoláva príkaz Step By Step)
• Vstup OPEN: pre normálne otvorené kontakty (zatvorenie kontaktu vyvoláva príkaz OPEN)
• Vstup CLOSE: pre normálne otvorené kontakty (zatvorenie kontaktu vyvoláva príkaz ZATVORIŤ)
• Rádiový konektor" Sm konektor pre prijímače
• Vstup ANTENA pre rádiový signál: 50 Ω pre kábel typu RG58 alebo podobné
• Programovateľné funkcie: 8 funkcií typu ON-OFF a 8 nastaviteľných funkcií
• Funkcie v automatickom načítavaní: Automatické rozpoznanie zariadení pripojených k výstupu BlueBus; automatické rozpoznanie typu zariadenia pripojeného k svorke „STOP“ (NO, NC alebo odpor 8,2 KΩ alebo dvojité lišty 4K1); automatické rozoznanie zdvihu krídla a automatický výpočet bodov uvoľnenia a čiastočného otvorenia
• Prevádzková teplota: -20 °C ÷ +55 °C
• Použitie v mimoriadne kyslých alebo slaných alebo potenciálne výbušných atmosférach: nie
• Stupeň ochrany: IP 54 s plným krytom
• Rozmery: 310 × 232 × 122 mm
• Hmotnosť: 4,1 kg

Súprava obsahuje:

• Samobrzdový valec ME3000 s podzemným krytom MECF so zámkami MEA3 – 2 ks
• Riadiaca jednotka MC800
• Rádiový prijímač
• Diaľkové ovládanie podľa vášho výberu (pozri priložené fotografie) - 1 ks.
• FOTOKOMÓRKI DO WYBORU - BF*, FK*, MOFB* alebo EPMB*

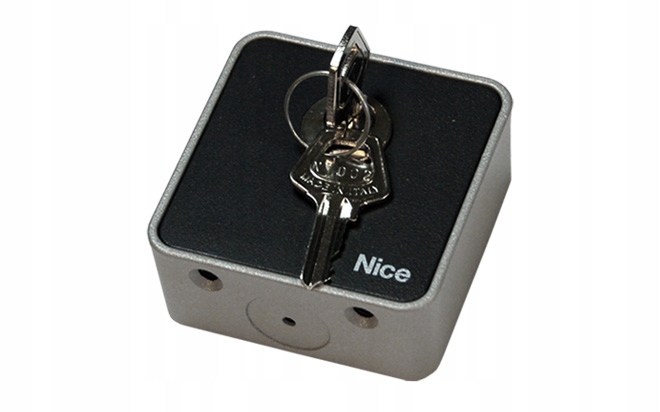

• Kľúčový spínač Nice EKS
• Montážne prvky
• Návod na montáž
• Záručný list**

(Je možné zakúpiť si dodatočný diaľkový ovládač.)

- Pozor! Ústredňa Nice MC800 spolupracuje s fotobunkami vo verzii BLUEBUS (napr.: MOFB, EPMB) a s reléovými fotobunkou (napl.: BF, FK, EPM).

Informácie o zvolenom modeli fotobunky uveďte pri vypĺňaní nákupného formulára v poli "Dôležité informácie pre predajcu". V prípade chýbajúcich informácií, výber urobíme sami.

**36-mesačná záručná lehota je podmienená vykonaním jednej platenej kontroly (pre automatizáciu „vlastníctva“) licencovaným inštalatérom Nice medzi 10. a 12. mesiacom od dátumu zakúpenia výrobku používateľom alebo dvoma platenými kontrolami (10-12 a 22-24 mesiacov od dátuma zakúpenie) pre automatizácie s vysokou záťažou, čo musí byť potvrdené príslušným záznamom v záručnom liste.

Automatizácia pre intenzívnu prácu, to je:

• Všetky priemyselné pohony Nice pre sekcionálne/rolovacie brány vrátane SUMO, SOON
• Všetky modely Nice bariér: WIDEM, WIDEm, WIDEL, SBAR, M3BAR, M5BAR,M7BAR, L
• Pohonné jednotky pre posuvné brány: TH1500, RB1000/1000P, RUN, TUB
• pohony pre krídlové brány: TO4024/5024/5024HS/6024HS/7024, HY7024, HK7024/7024HS/7224/7224HS, ME3024/3024HS, BM4024, BM5024
