ZESTAW DO STEROWANIA 6 ROLETAMI ZA POMOCĄ APLIKACJI MOBILNEJ

STEROWANIE PRZEZ WIFI/INTERNET

NAZWA

Zestaw do sterowania 6 roletami przez sieć WiFi.

Produkt polski.

GWARANCJA

2 lata

SKŁAD

-radiowy sterownik rolet STM ELMES - 6szt

-moduł komunikacyjny WF1 ELMES – 1szt

-aplikacja mobilna Elmes Control – do pobrania z Google Play

OPIS

Zestaw składa się z 6 radiowych sterowników rolet z kodem dynamicznym STM ELMES, umożliwiających sterowanie przewodowe (roletowy wyłącznik ścienny) i bezprzewodowe 6 roletami (możliwość montażu w puszce podtynkowej) oraz z modułu komunikacyjnego WF1, umożliwiającego komunikację WiFi.

Zestaw można rozbudować o kolejne sterowniki rolet, bram, oświetlenia itd.

Aplikacja mobilna ELMES CONTROL dostępna jest na platformy z systemem Android.

Opcjonalnie można sterować roletami także za pomocą tradycyjnych pilotów (nie ma w zestawie, dostępne różne modele).

Sterownik STM

Przeznaczony jest do sterowania roletą, do napędu której zastosowano silnik indukcyjny prądu zmiennego 230V~ z wyłącznikami krańcowymi. Dzięki miniaturowej obudowie sterownik można instalować w puszce instalacyjnej podtynkowej o głębokości 60mm, pod typowym, ściennym włącznikiem do rolet. Sterownik można także instalować w obudowie rolety. W urządzeniu wykorzystany jest system kodu zmiennego KEELOQ® firmy Microchip Technology Inc., USA, zapewniający użytkownikowi najwyższy poziom bezpieczeństwa. W sterowaniu bezprzewodowym sterownik współpracuje z pilotami produkcji Elmes Elektronik posiadającymi przynajmniej dwa przyciski: STX, DWB100H, DW200H, CH4H, CH4H200, CH8H i CH32H. Nie jest możliwe sterowanie rolety jednym przyciskiem pilota.

Sterowniki STM współpracują z modułem komunikacyjnym WF1, umożliwiającym sterowanie odbiornikami Elmes przez sieć WiFi za pomocą aplikacji mobilnej.

Moduł WF1

Przeznaczony jest do sterowania odbiornikami na pasmo 434MHz za pomocą smartfonu z systemem Android. Współpracuje wyłącznie z urządzeniami z kodem zmiennym KEELOQ® produkcji Elmes Elektronik. Moduł posiada także 4 wyjścia przekaźnikowe.

Sterowanie odbywa się za pomocą aplikacji "Elmes Control", którą można pobrać z „Google Play Store”. Nie jest dostępna wersja aplikacji na telefony z systemem IOS (Apple).

Po naciśnięciu przycisku na ekranie telefonu, do modułu WF1 zostaje wysłane polecenie przypisane do tego przycisku. Moduł WF1 - w zależności od rodzaju komendy - zareaguje na to polecenie w jeden z następujących sposobów:

1) wyśle, trwającą około 1 s transmisję radiową na paśmie 434MHz, która wysteruje odbiornik radiowy Elmes (w tym przypadku sterowniki rolet),

2) załączy na stałe, wyłączy, albo załączy na 1,5 s jeden z 4 przekaźników znajdujących się na płycie modułu, które można wykorzystać do sterowania innymi urządzeniami).

Moduł WF1 wymaga zewnętrznego zasilania 11-18VDC. Zasilacza nie ma w zestawie.

Konfiguracja

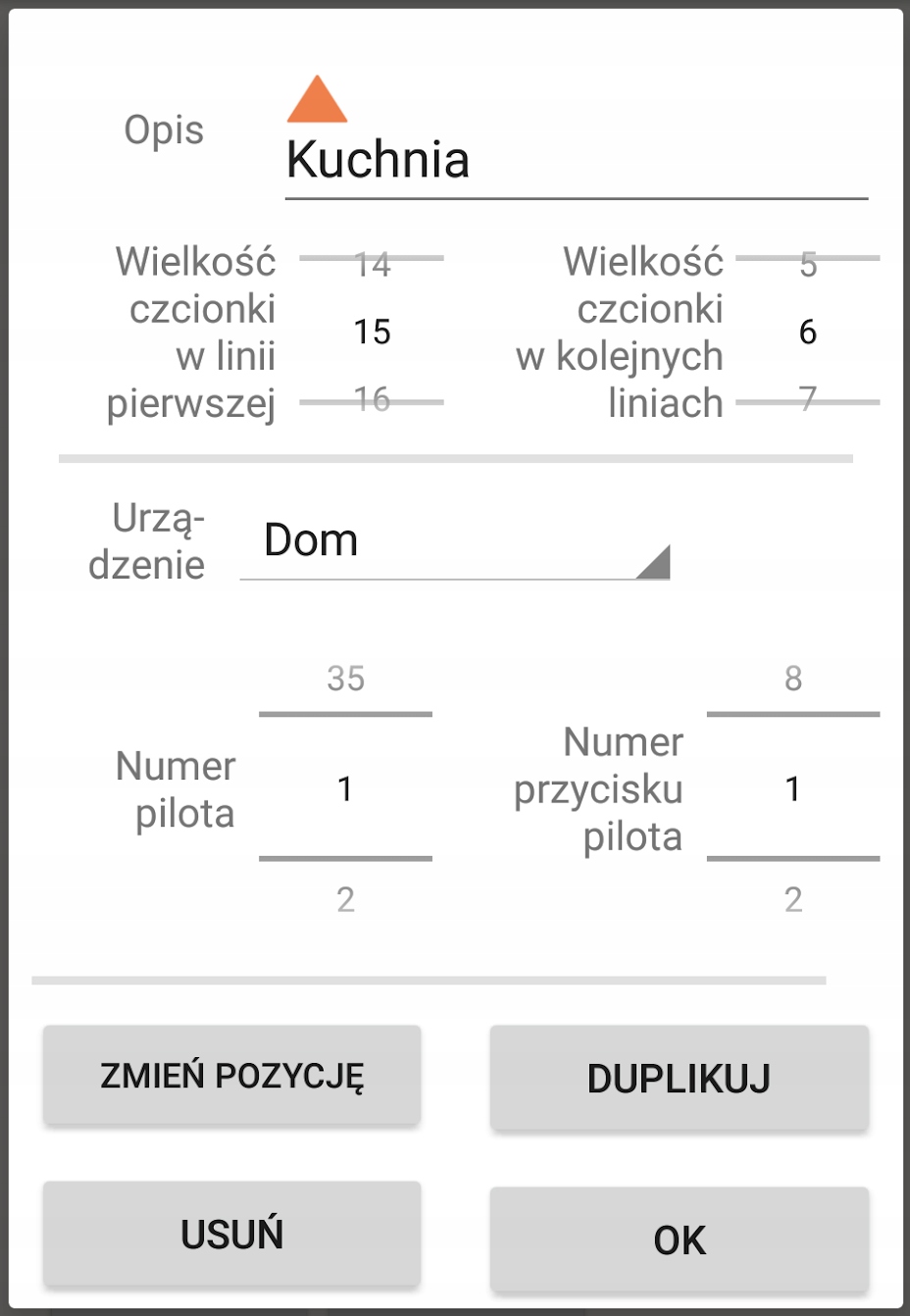

Do sterowania lokalnego WiFi wystarczy prosta konfiguracja urządzenia do pracy w sieci WiFi oraz przypisanie poszczególnych przycisków w aplikacji do poszczególnych sterowników rolet STM.

W przypadku sterowania zdalnego przez internet wymagane jest ustawienie odpowiednich przekierowań na domowym routerze oraz posiadanie stałego zewnętrznego adresu IP lub skorzystanie z usługi typu DDNS (producent nie oferuje usługi DDNS oraz zestawiania połączeń w chmurze). Na stronie producenta podane są przykłady przekierowania portów w routerze.

OPIS TECHNICZNY

Sterownik rolet STM

-zasilanie: 230VAC (0,3VA w stanie spoczynku, 0,5VA przy załączeniu przekaźnika),

• -obciążalność wyjść na silnik: 250V~ 5A max.,
• -odbiornik radiowy superheterodynowy 433,92MHz,
• -pamięć 112 pilotów,
• -napięcie na wejściach sterujących nr 6 i 7: 250V~ max.,
• -czas podtrzymania wyjść przekaźnikowych: 0,5s do 4h,
• -zakres temperatur pracy od -20 do +55ºC,
• -wymiary zewnętrzne (d/s/w) 42/35/21mm.
• -maksymalny zasięg w terenie otwartym z pilotem CH4H200: 200 metrów.

Moduł komunikacyjny WF1

• -nadajnik radiowy na pasmo 433.92 MHz, moc <10mW, zmienno-kodowy, odpowiednik 30 pilotów ośmioprzyciskowych, współpraca ze wszystkimi odbiornikami Elmes Elektronik za wyjątkiem RP501;
• -4 wyjścia przekaźnikowe, 1A/125V, typ NO lub NC (przełączane zworką);
• -zasilanie 11..18V,
• -pobór prądu z 12V: 32mA w spoczynku, 93mA przy załączonych wszystkich przekaźnikach;
• -zakres temperatur pracy: od -25C do +55C;
• -wymiary (dł./szer./wys.): 96/63/28mm;

Istnieje możliwość montażu urządzenia na szynie DIN. Dodatkowa dopłata do obudowy 15zł/netto.

OPCJE

-obudowa do montażu modułu WF1 na szynie DIN,

-piloty ELMES różne modele,

-zasilacz 12VDC modułu WF1 różne modele

Produkt spełnia wymagania dyrektywy Unii Europejskiej R&TTE 1999/5/EC oraz 73/23/EWG, a w szczególności wymagania niżej wymienionych norm zharmonizowanych: dotyczących sprzętu elektrycznego: EN 50371:2002, EN 60730-1:2000, dotyczących wymagań radiowych: EN 300 220-3 V1.1.1:2000 dotyczących kompatybilności elektromagnetycznej: EN 301 489-1:2004, EN 301 489-3:2002
