Przedmiotem aukcji jest:

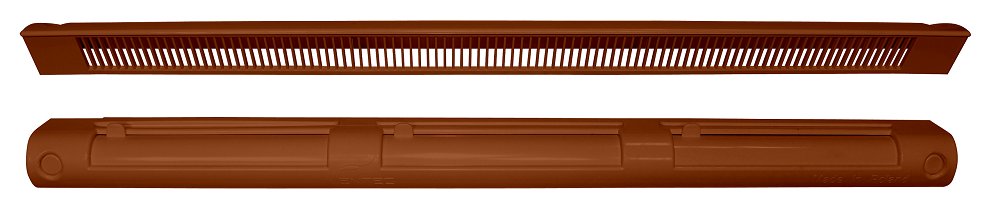

Nawiewnik okienny VENTEC VT 101

KOLOR: JASNY BRĄZ

TYP NAWIEWNIKA: CIŚNIENIOWY AUTOMATYCZNY

Z RĘCZNĄ MOŻLIWOŚCIĄ OTWARCIA I ZAMKNIĘCIA TRZECH NIEZALEŻNYCH PRZYSŁON

.

Cena  44,99 zł brutto 1 szt. (komplet)

Dostarczany nawiewnik jest kompletny i gotowy do montażu.

+ 1 GRATIS przy każdym zakupie nawiewnika

+ 2 GRATIS przy zakupie min. 4 szt. nawiewnika

PIERWSZY GRATIS !!! To film "Montaż nawiewnika w oknie PCV" w formie elektronicznej.

Film otrzymają Państwo zaraz po zakupie nawiewnika.

Film w formie elektronicznej pozwoli zapoznać się z prawidłowym montażem nawiewników przed ich dostawą, co pozwoli spokojnie zaplanować ich wymianę, bez żadnych niespodzianek.

.

DRUGI GRATIS !!! To ten sam film "Montaż nawiewnika w oknie PCV" na płycie CD, którą dołączymy do zakupionych nawiewników.

Film na CD zawiera ten sam film instruktażowy, ale w trwalszej formie, która może być przekazywana innym, którzy również przymierzają się do montażu nawiewników w swoich oknach.

Płyta CD

Zawiera film pokazowy o tym jak zamontować nawiewnik w oknach PCV. Film jest instruktażem, który krok po kroku pokazuje każdy etap montażu nawiewnika. W filmie pokazano dokładnie jakie należy wykonać po kolei czynności, aby nawiewnik i czerpnię zamontować poprawnie i nie uszkodzić okna. Materiał można podzielić na dwie części. W każdej z dwóch części filmu pokazane jest jak w prosty sposób wyznaczyć miejsce montażu nawiewnika i czerpni zewnętrznej, jak wywiercić otwory przelotowe i je wyfrezować oraz jak zamontować nawiewnik na zatrzaski lub wkręty montażowe. W części pierwszej pokazany jest sposób montażu nawiewnika w skrzydle okiennym, natomiast w drugiej pokazany jest montaż czerpni zewnętrznej na ramie okiennej. Film w całości trwa około 13 minut.

Film do obejrzenia na każdym komputerze. Płyta w formacie CD-ROM

Numer ISBN 978-83-954947-2-7

Nawiewniki ciśnieniowe automatyczne - samoregulujące Ventec VT 101. Ilość dostarczanego powietrza zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Dzieje się tak do poziomu różnicy ciśnień, przy którym wydajność nawiewnika osiąga wartość maksymalną. Przy dalszym wzroście skrzydełka odchylają się, ograniczając ilość doprowadzanego powietrza. Taka sytuacja może być spowodowana, np. podmuchem wiatru. Użytkownik ma możliwość zamknięcia 3 przysłon ograniczając przepływ powietrza do minimum. Nawiewnik posiada trzy niezależne przysłony. Regulacja przysłon jest płynna.

.

Przeznaczony do okien: PCV, DREWNIANYCH, ALUMINIOWYCH

Materiał nawiewnika: Tworzywo ABS

.

W skład Ventec VT 101 wchodzi:

• nawiewnik z regulatorem przepływu (część wewnętrzna)
• czerpnia powietrza (część zewnętrzna)
• 4 śruby montażowe i 4 zaślepki

.

Zalety nawiewnika Ventec VT 101:

• Samoczynna wymiana powietrza uzależniona od różnicy ciśnień
• 3 automaty ciśnieniowe
• Płynna regulacja otwarcia i zamknięcia nawiewnika
• 3 niezależne przysłony
• Możliwość ustawienia przysłon w 18 różnych pozycjach
• Możliwość całkowitego zamknięcia lub otwarcia nawiewnika
• Czyste i świeże powietrze
• Eliminuje wilgoć z pomieszczenia
• Nowoczesny i elegancki wygląd

.

Wymiary:

• 399x26x30 mm ( długość x wysokość x szerokość ) nawiewnik
• 399x20x26 mm ( długość x wysokość x szerokość) czerpnia

Przepływ powietrza:

• 27,0 m3/h przy 10 Pa
• 32,0 m3/h przy 20 Pa

Izolacja akustyczna:

• 32 db nawiewnik otwarty
• 34 db nawiewnik zamknięty

.

Nawiewnik posiada dokumenty:

• Aprobatę techniczną ITB At-15-9123/2013
• Deklarację zgodności
• Atest higieniczny

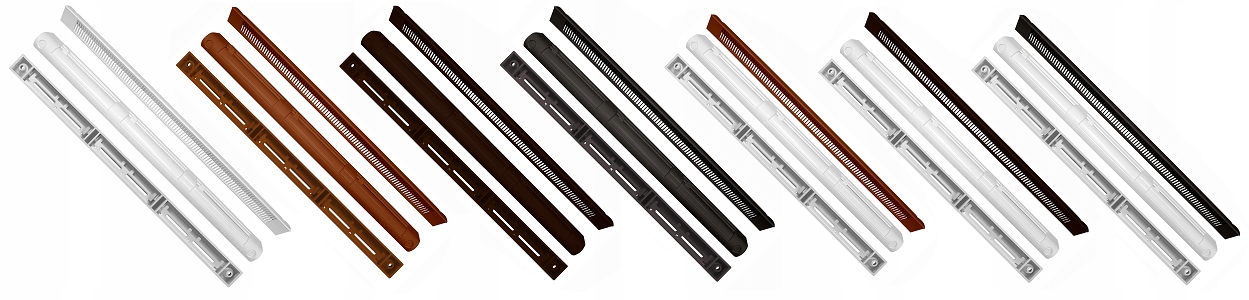

Dostępne kolory standardowe:

• Biały
• Jasny brąz
• Ciemny brąz
• Antracyt
• Jasny brąz/Biały
• Ciemny brąz/Biały
• Antracyt/Biały

Wszystkie nawiewniki oferowane są na Naszych aukcjach allegro.

Ventec Vt 101 Zastosowanie

Automatyczny nawiewnik ciśnieniowy VT 101 jest urządzeniem, które w sposób kontrolowany zapewnia prawidłowy dopływ powietrza do pomieszczeń. Nawiewnik VT 101 ma zastosowanie w wentylacji mechanicznej, grawitacyjnej i hybrydowej, jako element systemu wentylacji okiennej. Nawiewnik działa samoczynnie i nie wymaga jakiegokolwiek zasilania.

.

Zasada działania nawiewnika VT 101

Regulator nawiewnika VT 101 wyposażony jest w 3 niezależne automaty ciśnieniowe, które to w zależności od różnicy ciśnień pomiędzy pomieszczeniem, a jego otoczeniem samoczynnie stabilizują ilość doprowadzonego powietrza, zapobiegając w ten sposób nadmiernej jego wymianie. Ponadto regulator posiada trzy niezależne przepustnice manualne umożliwiające dodatkową ręczną regulację przepływu powietrza. Dodatkowym elementem nawiewnika VT 101 jest czerpnia, której zadaniem jest ochrona przed wodą opadową i owadami.

.

Poniższe zdjęcie przedstawia nawiewnik VT 101 od strony wewnętrznej (od tyłu). Strzałkami pokazane są 3 niezależne automaty ciśnieniowe.

Montaż nawiewnika VT 101.

.

Na rysunku pierwszym pokazany jest montaż nawiewnika w oknie drewnianym. Pokazany jest również przekrój otworów przelotowych wraz z jego średnicą, długością oraz odstępem między otworami.

Na rysunku drugim pokazany jest montaż nawiewnika w oknie PCV. Pokazany jest również przekrój otworów przelotowych wraz z jego średnicą, długością oraz odstępem między otworami.

.

Do każdego zamówienia nawiewników dodajemy pełną papierową instrukcję montażu.
