Vetrací ventilátor (vetrač)

Vetracie otvory po 400 tmavo hnedá

Hlavné vlastnosti:

• Zabraňuje hromadeniu vlhkosti v miestnosti a kondenzácii pary na oknách
• Zabraňuje vzniku prievanu
• Jednoduchá obsluha
• Maximálny prívod vzduchu - 20÷40 m3/h
• Konštantný a kontrolovaný prísun čerstvého vzduchu do miestnosti bez otvárania okien
• Manuálne nastavenie výkonu a smeru vetrania
• Ochranný filter Pred prachom a nečistotami
• PROSTY MONTAŻ V hornej časti okenného rámu
• Montážne skrutky v súprave
• Renomovaný výrobca - VENTS

Organizácia výmeny vzduchu v miestnosti

V byte, dome alebo viacpodlažnej budove môžeme riešiť vetranie podľa nasledujúceho príkladu. Odsávacie ventilátory (1)Prívod čistého vzduchu do „čistých“ miestností (spálne, obývačky, detskej izby, izby pre hostí) zabezpečujú Ventilátory na okná (2)V procese núteného prúdenia, čerstvý vzduch prechádza z "čistých" miestností do "špinavých" miestnostiach (kuchyňa, kúpeľňa, WC práčovňa), odkiaľ je odvádzaný pomocou Odsávací ventilátor (1).

Použitie

Problémy spojené s vetraním, ktoré vznikajú pri použití tesného dverného a okenného stolárstva, nie je možné vyriešiť pomocou starých spôsobov, kde sa vzduch dostával cez početné netesnosti v tomto stolárstve. Regulácia prívodu čerstvého vzduchu pri nových, prakticky hermetických oknách je možná len pri použití pasívneho vetracieho zariadenia, ktorým je – okno ventilátora.

Popis

Vetranie okien PO 400 Ventilátor je zariadenie, ktoré zabezpečuje stály a kontrolovaný prívod čerstvého vzduchu do rôznych typov miestností. Tento ventilátor môžeme použiť v bytoch, rodinných domoch, kanceláriách a iných miestnostiach, pričom ho namontujeme na okenný rám. Je obzvlášť užitočný v miestach, kde je trvalá potreba čerstvých vzduchových prúdov. Ventilátor prakticky eliminuje potrebu otvárania okien a zároveň zabezpečuje stály a kontrolovaný prísun čerstvého vzduchu. Zabraňuje vzniku prievanu, tlmia hluk z ulice a obmedzujú nadmerné chladenie miestností v zimnom období.

Správne namontovaný okenný ventilátor zabezpečuje prúdenie vzduchu v rámci 20 ÷ 40 m3/h.

Konštrukcia

• Vonkajší kryt - chráni pred vniknutím vody zvonku, ďalšou výhodou je vstavaná ochrana proti hmyzu.
• Filter - chráni pred prachom a nečistotami, navyše zadržiava nadmernú vlhkosť a znižuje hluk prichádzajúci z ulice.
• Vnútorná mriežka s nastavením - umožňuje regulovať prietok a smer prívodného vzduchu.

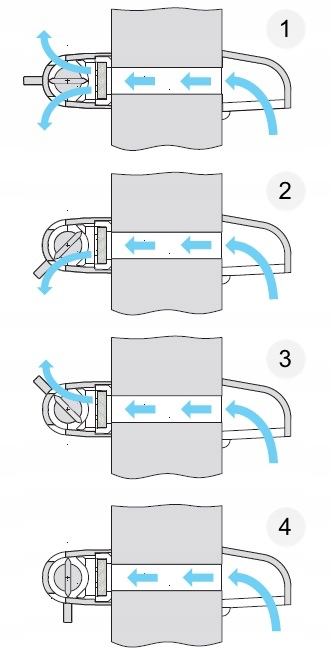

REGULACJA

Ventilátor PO 400 Vyznačuje sa reguláciou prietoku vzduchu, ktorá umožňuje nasmerovať prúd čerstvého vzduchu v závislosti od existujúcich potrieb.

1. Regulátor v polohe „otvorené (stredové)“ - fúkaný vzduch sa privádza do miestnosti vo všetkých smeroch.
2. Regulátor s polohou "otvorené dno" - nasávaný vzduch sa dodáva do miestnosti len v smere nadol.
3. Regulátor v polohe „otvorené top“ - nasávaný vzduch sa privádza do miestnosti len v smere nahor.
4. Regulátor v polohe „zatvorené“ - prívod vzduchu uzavretý.

Rozmery ventilátora [mm]

Montáž

PO 400 montujeme v hornej časti okenného rámu v piatich krokoch:

1. Označujeme vetracie a montážne otvory podľa obrázka nižšie.
2. Vytvárame otvory pomocou vŕtačky na určených miestach.
3. Pomocou skrutiek, ktoré sú súčasťou balenia, namontujeme montážne rámy na oboch stranách okenného rámu.
4. Zavádzame vnútornú regulačnú mriežku a vonkajšiu ochrannú krytinu ventilátora.
5. Skrutkami priskrutkujeme obe kryty (vnútorné a vonkajšie).

ROZMERY [mm]
